A類電能質量在線監測裝置適用于用戶側電能質量或者發電側電能質量的監測，滿足風電場電能質量監測、配電網電能質量監測、輸電電壓中樞電能質量監測等多種監測需要。

電話：173-6615-4231南京振瑞電氣有限公司，是一家致力于電力系統繼電保護裝置、工業自動化儀器儀表、新能源控制設備、高低壓電氣配套自動化設備及電氣綜合自動化系統軟件產品的研發、生產、銷售和技術服務為一體的創新型、科技型企業。

RSH-812電源無擾動快切裝置，

RSH810系列弧光保護裝置（母線式、饋線式可選）；

ZRR300系列箱變綜合測控裝置（適用于光伏、風力發電），

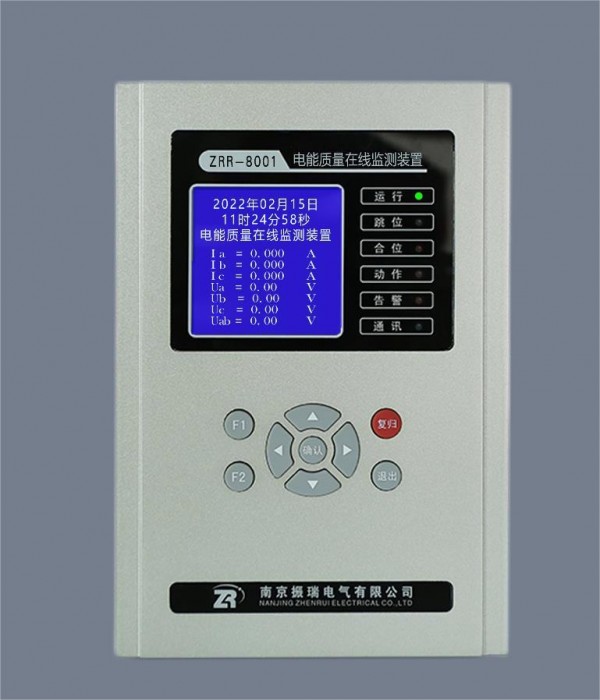

ZRR-8001A類電能質量在線監測裝置，

ZRR-932防孤島保護裝置，綜合自動化系統、配電房輔助監控系統、低壓反竊電系統、三相不平衡治理換相控制終端系統、等系列產品。

A類電能質量在線監測裝置的概述

   A類電能質量在線監測裝置，主要用于監測、分析、評估監測點的電能質量，主要包括電能質量實時監測、電能質量事件告警、錄波、數據統計、評估分析5個主要功能。實時監測分析的主要指標為：基本電氣參量，電壓偏差，諧波電壓、諧波電流、間諧波、頻率偏差、三相電壓不平衡度、電壓波動與閃變等，所有實時監測的參量和電能質量指標均可長時間存儲檢索。針對電能質量越限、電壓暫升和電壓暫降、裝置提供事件告警和錄波分析功能。
   A類電能質量在線監測裝置適用于用戶側電能質量或者發電側電能質量的監測，滿足風電場電能質量監測、配電網電能質量監測、輸電電壓中樞電能質量監測等多種監測需要。

 A類電能質量在線監測裝置的特點

   采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
   針對35kV以下光伏發電系統而設計。具有完善的電能質量監測功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機）。
   采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
   具有多路開關量輸入和輸出，所有的開入均為交直流兩用。
   配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。
   面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
   具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。
   具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
   兩路以太網通訊（IEC60870-5-103、IEC60870-5-104通訊規約）。
   裝置1路GPS對時為IRIG-B碼對時，B碼對時則裝置自動識別，完成日月年時分秒的對時功能，秒過零時自動對時。對時接口電平均采用485差分電平，對應端子X2:18（B+）， X2:19（B-）
   整機靜態功耗小于10W。
   高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。

A類電能質量在線監測裝置的功能

   電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；
   電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
諧波（2～65次）：
   包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
高級監測指標：
   間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓。
顯示功能：
   裝置面板上帶有大屏幕彩色LCD顯示屏，實時顯示電能質量監測指標的數據。
設置功能：
   可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。
記錄存儲功能：
   裝置內置TF卡，可對基本監測指標和高級監測指標實時保存，實時數據在裝置上最長保存時間為三個月，之后按“先進先出”原則更新。
統計功能：
   裝置具有對主要監測指標的在線統計功能，可統計分鐘內監測指標的瞬時值/三秒平均值(需要設置選擇)。
通訊功能：
   裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。
對時功能：
   監測裝置具備網絡對時功能，可保持與遠方管理中心的時鐘一致。同時具備B碼對時功能，保證裝置時鐘的準確性。
事件觸發錄波功能：
   可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。
