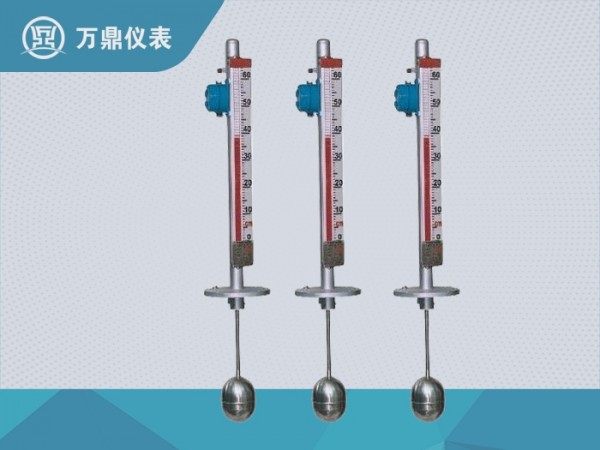

頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成。

 江蘇萬鼎自動化設備有限公司座落在美麗富饒的高郵湖畔，江蘇萬鼎自動化設備有限公司聯系電話18015190168，主要經營壓力變送器，流量儀表，溫度儀表，液位儀表，壓力儀表，顯示儀表，校驗儀表，電線電纜等。 江蘇萬鼎自動化設備有限公司座落在美麗富饒的高郵湖畔，公司主營的儀器儀表等產品在石化、電力、冶金、水泥、環保等行業的自動化控制中得到了廣泛的應用。公司成立以來憑借誠信經營、高品質和優質的服務得到了客戶的好評和肯定，公司將始終秉承“滿足客戶需求，一切為客戶”的服務宗旨，對客戶負責的工作態度，為客戶提供優質的產品、優惠的價格、優質的服務。
主要市場:
主營產品或服務: 公司主要經營防腐流量計,法蘭式壓力變送器,雙法蘭液位變送器選型,蒸汽流量表,防腐擴散硅壓力變送器,衛生型流量計, 智能電磁流量計、渦輪流量計，渦街流量計、孔板流量計、金屬轉子流量計、精密數字壓力計、物位計、壓力表、隔膜壓力表、不銹鋼壓力表、熱電阻、熱電偶、雙金屬溫度計、壓力變送器、智能差壓變送器、擴散硅壓力變送器，靜高壓變送器、無紙記錄儀、電接點壓力表、一體化溫度變送器、磁翻板液位計

產品特點：頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成。

一、產品概述

WD-UHZ頂裝式磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型產品,具有現場指示清晰又能遠傳控制等優點.該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。



二、技術指標：

測量范圍：0～5000mm

準確度： ±10mm ±16mm

翻柱直徑：10mm，16mm

公稱壓力：2.5MPa

介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)

介質溫度：-20～+350℃

接液材質：不銹鋼304/316/316L及PP材質

介質粘度：≤2.0Pa.s

環境振動：頻率≤25Hz振幅≤0.5mm

法蘭標準：HG20592～20635-97



三、工作原理

頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

四、選用技巧

1、防腐型公稱壓力≤1.0MPa。

2、液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。

3、液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。

4、安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。

五、選型表

備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ、頂裝式、介質硝酸、材質304、帶顯示、不帶遠傳、量程0~2600mm、溫度220℃、法蘭DN25、（如果是化工企業“必須”做成防爆型）

六、安裝指南

1、液位計護導管和主體導管必須保持垂直

2、連桿不能彎曲，必須挺直插入

3、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。

七、價格

不同的安裝方式價格不一樣，應已參數為準
