美國必測雷達波物位計特點與非接觸式測量26GHz 波長短，適合固體粉塵環境下介質測量高頻率，適合介電常數介質測量盲區小，小型料倉能獲得良好的測量效果波束角小，能量集中，增強回波能力，避開干擾物高信噪比，即使在波動的情況下也能獲得更優的性能小尺寸喇叭，方便現場安裝一體式瞄準器固體散料堆積角的有效設計可防

上海仲圣機電設備有限公司于2008年在上海注冊成立，致力于儀器儀表領域的銷售和相關技術的支持，在液位、料位、流量、溫度、壓力等領域有多年的從業經驗。公司本著嚴謹、誠信、品質的宗旨，為客戶提供產品方案和專業的技術服務，在業界口碑良好。

我們代理多家國外知名品牌的產品，美國必測Venture,美國KM(Kistler-Morse), 美國SETRA、英國GEMS、日本能研NOHKEN，日本東和TOWA、日本SENTEC、美國DANAHER、美國EMA伊瑪、德國Anderson-negele安德森-耐格美國solution、SENEX等品牌。以求全面的為服務客戶。

公司專門從事傳感器、變送器服務及承接自動化工程的企業。各品牌產品主要包括，Venture料位，EMA伊瑪液位/壓力/流量，nohken料位/液位, nohken靜電容/振動料位開關,東和制電towa料位/液位,Gems壓力變送器,Gems流量開關,Gems液位開關,Gems壓力開關,setra西特電容壓力變送器/傳感器,美國Solution壓力/溫濕度傳感器, SENEX壓力變送器,國產溫濕度變送器,以及配套的二次儀表。

本公司秉承“質量一、用戶一、服務一”的理念，希望與國內外客戶真誠合作，共同發展。

美國必測雷達波物位計

主要型號有：NCR2K-DMGC0L, NCR2K-DMGC1L. NCR2K-DMEC0L, NCR2K-DMEC1L, NCR2K-AMGC0L, NCR2K-AMEC1L, NCR2K-DMGD0L，NCR2K-DMGB0L。NCR2K-DMGC0F, NCR2K-DMGC1F. NCR2K-DMEC0F, NCR2K-DMEC1F, NCR2K-AMGC0F, NCR2K-AMEC1F, NCR2K-DMGD0F，NCR2K-DMGB0F

采用26GHz高頻脈沖雷達信號，它是一個連續式料位計，是美國必測Venture的產品，蕞大量程40m，外殼有普通型和防爆型兩種。應用于適應各種存儲容器或過程計量環境，液體、漿料、固體比如：原油、清油儲罐，原煤、粉煤倉位，揮發性液體儲罐，焦炭料位，漿料儲罐，固體顆粒

專為固體測量設計，不受溫度、壓力變化或蒸汽液位改變的影響，可以用于固體（包括且不限于水泥粉末，塑料顆粒/粉末，谷物，面粉，煤，焦炭等）的連續測量，點陣式LCD液晶屏顯示，紅外手操器控制，瞄準器和吹掃連接可選，支持HART協議和4-20mA輸出。原理脈沖雷達的天線發射一個窄的微波脈沖，疊加26GHz的正弦波信號，經天線向下傳輸。

這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。天線系統將發送接收的時間間隔傳輸給電子線路部分并自動轉換成高度信號。

特點與

非接觸式測量

無磨損，無污染

26GHz 高頻微波

波長短，特別適合固體粉塵環境下的介質測量

高頻率，適合低介電常數介質的測量

盲區小，小型料倉也能獲得良好的測量效果

波束角小，能量集中，增強了回波能力，有利于避開干擾物

高信噪比，即使在波動的情況下也能獲得更優的性能

小尺寸喇叭，方便現場安裝

一體式瞄準器

針對固體散料堆積角的有效設計

防爆型可選

適合危險場所的應用

LCD 點陣式液晶顯示

所見即所得

紅外手抄器控制

快速便捷的控制手段

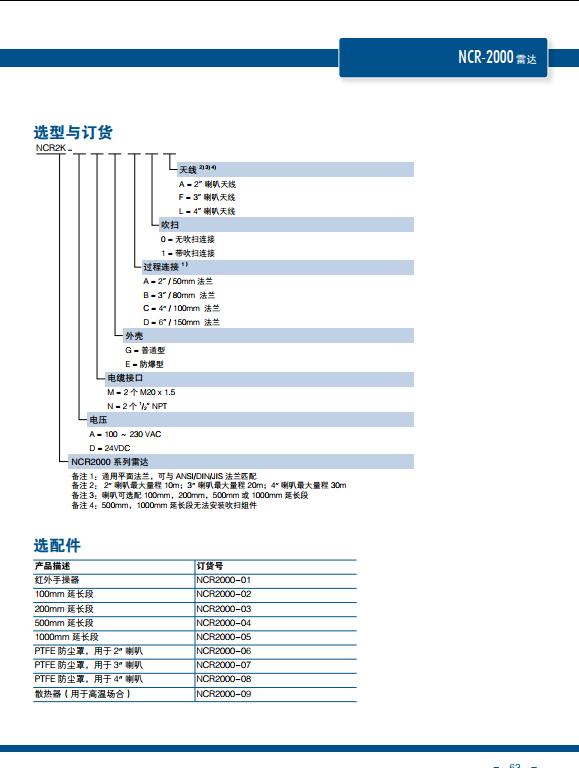

選型與訂貨

天線2) 3) 4)

A=2”喇叭天線F=3”喇叭天線L=4”喇叭天線

吹掃

0=無吹掃連接

1=帶吹掃連接過程連接1）A=2”/50mm法蘭B=3”/80mm法蘭C=4”/100mm法蘭D=6”/150mm法蘭

外殼:G=普通型E=防爆型

電纜接口:M=2個M20x1.5N=2個1/2”NPT

電壓:A=100～230VACD=24VDC

NCR2000系列雷達

備注1：通用平面法蘭，可與ANSI/DIN/JIS法蘭匹配

備注2：2”喇叭蕞大量程10m；3”喇叭蕞大量程20m；4”喇叭蕞大量程30m

備注3：喇叭可選配100mm，200mm，500mm或1000mm延長段

備注4：500mm，1000mm延長段無法安裝吹掃組件

選配件

產品描述        訂貨號

紅外手操器       NCR2000-01

100mm延長段     NCR2000-02

200mm延長段      NCR2000-03

500mm延長段              NCR2000-04

1000mm延長段             NCR2000-05

PTFE防塵罩，用于2”喇叭    NCR2000-06

PTFE防塵罩，用于3”喇叭    NCR2000-07

PTFE防塵罩，用于4”喇叭    NCR2000-08

散熱器（用于高溫場合）       NCR2000-09

技術規格

性能參數

測量原理  脈沖雷達波

頻率      26GHz

電壓      24VDC蕞大30VDC或110V~230VAC

蕞大測量誤差

（包括滯后和不穩定性）   300mm內：25mm其他：0.1％

蕞小測量距離          距離喇叭末端50mm

蕞大測量距離        2”喇叭：10m；3”喇叭：20m；4”喇叭：30m

通訊

輸出          4～20mA（精度0.2mA）

協議          HART®，版本5.1

負載          230Ω～600Ω當連接耦合模塊是為230Ω～500Ω

蕞大線長      1500m

環境條件

介電常數      εr>1.6

環境溫度      -40℃～80℃

過程溫度      -40℃～200℃

過程壓力     0.5Bar溫度不高于80℃可選3bar

物理

外殼材質    聚酯粉末涂層鑄鋁外殼

電纜進口    2個M20x1.5或2個1/2”NPT

顯示        圖形化LCD顯示

法蘭和喇叭材質   304不銹鋼

喇叭尺寸  2”喇叭：49mm3”喇叭：74.5mm4”喇叭：97.5mm

過程連接 2”/50mm；3”/80mm；4”/100mm；6”/150mm

重量     8.14kg（包括4?法蘭瞄準器和4?喇叭天線）

證書與認證

防護等級  NEMA4XNEMA6IP67IP68

防爆認證

頻率    25GHz

電壓 24VDC大30VDC或110V~230VAC   ExiaIICT4
