鳳鳴亮導熱橡膠板非接觸厚度檢測儀具有，在線，動態，非接觸，無損傷，的測量功能，并且，這種設備對人與環境都無污染無傷害（無需作環評）測量范圍廣泛，可用于各種金屬制品生產線、塑料膜擠出、嵌鑲板、壓模木板、地毯、PVC、橡膠壓制等生產線。測量不受灰塵、振動等外界環境的影響。對于被測材料的內部結構和表面

深圳市鳳鳴亮科技有限公司是一家從事新技術及新產品研發的高科技民營企業。近幾年來，公司組建精密測控技術中心，成功地開發出LTG-3系列非接觸激光在線測厚儀并獲得了發明專利授權、本項技術獲得了國內發明專利：名稱和專利號： 一種用激光做光源的激光測厚儀；專利號：ZL 201310147387.9，這些光學測量產品，解決了在人造生物材料（如角膜材料）的在線非接觸測量問題，汽車動力磷酸鐵鋰電池和鋰離子電池生產過程中的電池極片測厚，透明/半透明薄膜、布料，銅箔、鋁箔，冷（熱）軋鋼板，鍍鋅鋼板，防水卷材、板材等厚度的動態在線測量問題。解決了在注塑、橡膠、軋鋼、玻璃、紙張?zhí)沾伞⑹?、機械加工等諸多領域的生產加工過程中對被測物進行快速、高精度動態在線測量和控制的難題，其中，LTG-300測量精度可達 /-0.002mm。13652311601（謝）LTG-150型激光測厚儀測量精度可達 /-0.002mm，LTG-650，測量精度可達 /-0.002mm，還可根據用戶需求研制特殊量程的幾何量測量傳感器，和激光測厚儀。激光非接觸在線測厚系統對人與環境無污染，公司以“科技為本，服務無限”為宗旨；以“今天的質量，明天的市場”為動力，全力服務客戶，不斷創新。所推出的系列產品填補了國內相關行業的空白，其綜合性能已達到國內一流水平。我們的目標是利用我們的光電檢測產品提高現代制造業的技術含量，在短期內成為光電檢測控制及相關產品的主要生產及服務供應商之一，并努力把光電檢測技術及產品拓展到更廣的領域。



鳳鳴亮導熱橡膠板非接觸厚度檢測儀
一、用戶測厚需求分析
根據用戶的測厚要求，用戶要在導熱橡膠或塑料膜的單面上先涂一層膠膜（約100微米）測量精度要求：+/-2微米左右；之后又在這層膠膜上涂膠水（約90微米）測量精度要求：+/-2微米左右。塑料膜的寬度在1000 mm多；塑料膜厚約45-55微米；塑料膜基帶運動速度約：15m /每分鐘，所以，我們擬采用LTG-680（掃描寬度：680 mm）型的改進型激光在線測厚系統來實現對用戶的塑料膜涂層的在線、動態、非接觸測厚功能。

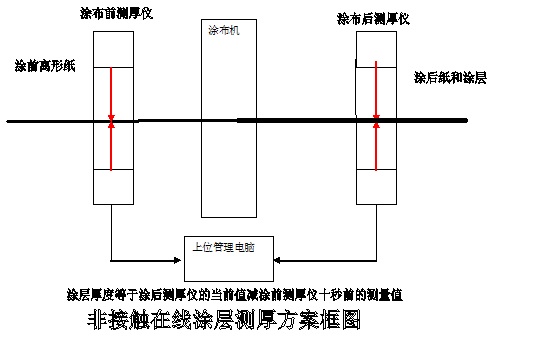

具體做法：在涂布機的前端和后端各安裝一組（二套）激光測厚儀，同時增加一套上位管理電腦，它主要是收集所有激光測厚儀的測量數據，并根據用戶的要求，分別算出基帶（塑料膜）和涂層的厚度。前端測厚儀測量涂布前材料的厚度，后端測厚儀測量出塑料膜和涂層的總厚度，現在我們先假設：紙材料從進入涂布機到從涂布機出來要花費十秒鐘，則，上位管理電腦將涂布機后端激光測厚儀的當前測量值減去涂布機前端激光測厚儀的前十秒的測量值，這樣就得到了涂層的厚度，見下框圖。


2、測厚功能之系統設計
測厚功能的具體實施：根據用戶的要求，目前產品的寬度達一米以上，我們在塑料膜的二邊各安裝一套LTG-680型激光測厚儀，掃描測量來完成。故，我們擬采取在用戶的塑料膜兩邊各安裝一套LTG-680型的激光在線測厚裝置，激光測厚儀測量到的厚度數據會在顯示屏上顯示，同時實時輸出到上位電腦，操作員可以直截了當看到產品兩邊的厚度變化，從而為操作員指明了操縱的方向，操作員可以在激光測厚系統上設置產品的厚度上下限值，厚度超限激光測厚系統會發出聲光報警，同時上位電腦也實時算出了涂層的厚度。
詳情參考下圖：用戶塑料膜涂層在線動態激光非接觸測厚系統圖。



本方案的優點是可以測量塑料膜涂層的任何位置（加掃描裝置才行），因?yàn)長TG-680的測寬為：680 mm，兩邊對掃可以測寬：1360 mm的寬度。

3、測厚功能之硬件配置
實施測厚功能的硬件構成：一臺涂布機前后各安裝LTG-680型激光在線測厚儀二套，共4套激光測厚儀，一套上位電腦，一維掃描導軌四套(可由用戶自做)，安裝架四套（需現場勘察設計用戶做），設備柜一個（需現場勘察設計，用戶做），輔助材料一批。
4、測厚系統硬件布置與安裝
  為了讓測厚系統安全可靠的完成測厚功能，必須到生產線上選取一個合適的位置來安裝測厚設備，先，應該選取離形紙?jiān)谒揭苿?dòng)段；其次，應該選取離形紙抖動較小的位置；還有盡可能離水/油遠一些。參見下圖。

三、測厚系統軟件規劃框圖

  測厚系統通電，控制系統初始化，系統開始進行數據的循環采集、分析及處理，數據出現異常時立即通過多種途徑進行報警。
