雙螺紋棒是在U型硅碳棒的基礎上經(jīng)過的計算和設計加以特殊加工而成的一種電子元件，是為了滿足爐內(nèi)空間小而無法安裝正常U型硅碳棒的電爐，溫度可達1500。主要用于特種需要的窯爐加熱而用，其特點是：更加省電，操作簡便，使用溫度高，壽命長

鄭州毅信窯爐有限公司位于土地肥沃的中原地區(qū),這里是我國生產(chǎn)硅鉬棒，硅碳棒和二硅化鉬保護管廠家之地。公司擁有完整、科學的質(zhì)量管理體系，生產(chǎn)設備精，工藝技術、檢驗設備齊全、并擁有一批高水準的工程技術人員，可根據(jù)用戶需要開發(fā)出多種異型規(guī)格產(chǎn)品。主要產(chǎn)品：硅鉬棒，1800型硅鉬棒，硅碳棒，U型硅碳棒，螺紋硅碳棒，硅鉬棒硅碳棒卡具連接帶，二硅化鉬保護管，二硅化鉬鼓泡管，二氧化鋯保護管等，不斷為國內(nèi)外廣大用戶提供著高品質(zhì)的產(chǎn)品和服務，產(chǎn)品出口日本、港臺、東南亞、中東、歐洲、美國等國家和地區(qū)，深受用戶信賴。 從成立之日起，公司秉著以質(zhì)量求生存，以信譽求發(fā)展的宗旨，堅持顧客的滿意是我們的榮譽為原則，以盡善盡美的服務和靈活的經(jīng)營方式服務于廣大中外客商，且得到了一致好評，為公司的長遠發(fā)展創(chuàng)造了條件。

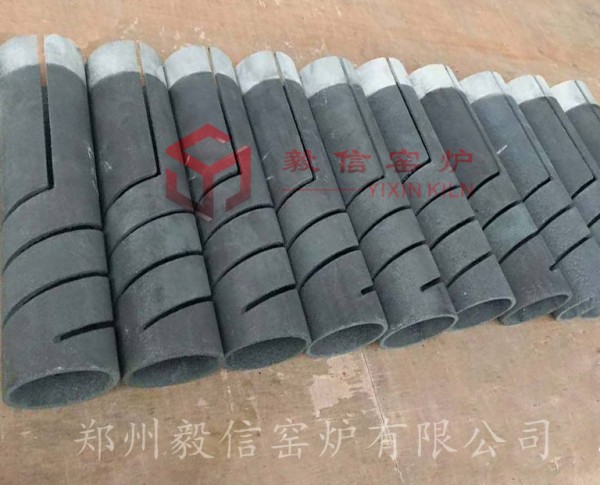

      單雙螺紋硅碳棒生產(chǎn)廠家
      螺紋硅碳棒有單螺紋和雙螺紋之分，雙螺紋元件的價格比單螺紋的要貴一些。因為螺紋硅碳棒的發(fā)熱部是螺紋狀的，這種元件表面生成保護膜的次數(shù)就比一般元件的要少，所以元件的壁厚就盡量要做的厚一點，這樣元件使用的時間就會久一些。比如外徑45mm的元件，內(nèi)徑好做到30mm左右，30mm內(nèi)徑的元件就比33mm內(nèi)徑的元件使用壽命要長。單螺紋硅碳棒為兩端接線，雙螺紋硅碳棒是一端接線。


單雙螺紋硅碳棒生產(chǎn)廠家使用注意事項：
1.硅碳棒質(zhì)地硬而脆，受到劇烈震動和撞擊容易斷裂或產(chǎn)生微裂紋。因此運輸、檢驗、安裝、維修時要格外小心，輕拿輕放。
2.硅碳棒存放時要防止受潮，因受潮后容易使冷端部鋁層分解、脫落，導致冷端部與卡具接觸電阻增大，而且硅碳棒通電后容易崩裂或斷損，如發(fā)現(xiàn)變質(zhì)應及時清除，重新噴鋁或在噴鋁段纏繞幾層鋁箔
3.為保證爐溫及棒承受負荷均勻，安裝前要進行配組，先阻值相同或接近的硅碳棒連接在一起，一般每組硅碳棒阻值偏差不得超過10%。
4.選用碳化硅電熱元件，必須保證元件的發(fā)熱部長度不大于爐膛的寬度（高度）。如果發(fā)熱部伸入或接觸爐墻，容易燒損爐墻。硅碳棒冷端部的長度應該等于爐墻厚度加上冷端伸出爐墻的長度。一般冷端部伸出長度為50～150mm，以便冷卻冷端部及連接卡具。
5.爐膛兩側的安裝孔（耐熱緣瓷管內(nèi)徑）內(nèi)徑應是冷端部外徑的1.4～1.6倍，且兩孔同心，爐孔過小或孔內(nèi)填充物石棉或硅酸鋁纖維塞得過緊，高溫時會阻礙硅碳棒自由伸縮而導致斷棒。安裝時，應該使硅碳棒能夠自由轉動360度。
6.硅碳棒與被加熱物及爐墻的距離應大于或等于發(fā)熱部直徑的3倍。硅碳棒與硅碳棒之間的中心距應不小于其發(fā)熱部直徑的4倍。
7.使用元件必須配備調(diào)壓變壓器或可控硅調(diào)壓器及電壓、電流表和溫度自動控制儀表等。送電初期電壓為其正常工作電壓的一半，穩(wěn)定一段時間以后再逐漸提高電壓。這樣硅碳棒就不會因為急劇升溫而導致斷裂。在使用過程中因棒老化，為保持爐溫正常，應提高使用電壓。當電壓提高到所用變壓器高限度仍不能滿足要求時，可停爐改變元件的接線方式再繼續(xù)使用。

本頁產(chǎn)品地址：http://jssdj.com/sell/show-8683092.html
