PK-3D-J控制模塊 ，它以AC380V三相交流電作為電源，接受來自PLC、DCS系統或其它控制器的DC4~20mA信號，配接控制電機正、反轉的小型三相交流接觸器，

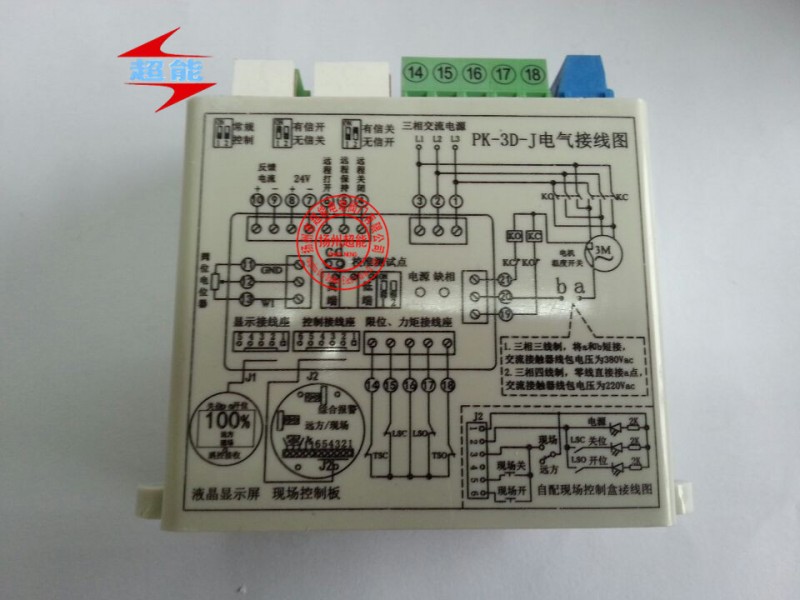

　　PK-3D-J控制模塊 控制執行器進行閥位調節，適用于不頻繁動作的場合。PT-3C-R型控制模塊采用的混合集成電路，包含完整的保護功能。一、主要技術特點·輸入電壓范圍：AC340V～420V.·三相三線制、三相四線制均適用。·可自動校正三相電源的相序而正確執行對閥門的開、關控制，用戶可隨意接入電動執行器的三相電源。·輸入/輸出信號通道均經過光電隔離（可承受2000V浪涌電壓）。·位置反饋4～20mA信號負載電阻：50Ω～700Ω，精度：0.5%；三電位器調節技術可一次調好4～20mA反饋信號，大大簡化調節過程。·正作用/反作用選擇通過模塊上的撥碼開關完成。·可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。·若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼選擇使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。·工作溫度范圍：-20℃～＋65℃。二、位置電位器位置電位器的阻值應≥1KΩ三、使用方法1、接線與撥碼選擇·嚴格按圖1所示完成模塊與小型交流接觸器、執行器的接線；若電機無溫度開關引出線，則應將模塊上的此兩接線端短接。·用萬用表檢查模塊與交流接觸器、電機連線，確保無短路現象。·將閥位反饋輸出、控制信號輸入按圖1接線。·1··“正作用、反作用”選擇，“輸入信號”丟失后執行器動作方式的選擇，由用戶根據現場要求按照圖1所示通過撥碼開關選定。（“正作用、反作用”不能同時撥為有效）
　　PK-3D-J控制模塊 ·以上連線檢查無誤后，接入380V電源線。2、調試·先通過執行器上的手輪將執行器動到全行程的中間位置。·接通AC380V電源，此時電源指示燈點亮，將控制開關切換至“現場”位置。按下“關”按鈕，此時執行器應向關方向動作；按下“開”按鈕，此時執行器應向開方向動作；放手后執行器應停止動作；若執行器開關方向相反，應將接電機的任意兩根線互換一下接好。·正作用時位置反饋4～20mA信號調節。將執行器動作到關位，調節“調零”電位器，使兩測試點的電壓差約為零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將執行器動作到開位，調節“20mA”電位器使輸出信號為20mA.上述調節只需一次即可完成。注意：當閥位由關到開時，閥位電位器中心抽頭對地GND電壓的值應由小到大變化。·1··反作用時位置反饋20　mA（0%）～4mA（）的調節：將執行器動作到開位，調節“調零”電位器，使
兩測試點的電壓差約為零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將執行器動作到關位，調節“20mA”電位器使輸出信號為20mA.上述調節只需一次即可完。“調零”、“4mA”和“20mA”電位器均是順時針方向旋轉輸出信號增大，逆時針方向旋轉輸出信號減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將閥位電位器除中心抽頭外的兩根線調換一下。注：本廠所采用之電位器均為多圈電位器，可旋轉約25圈。·為了保證執行器在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取折衷，使其不產生振蕩為調節值。現場控制：將控制開關切換至“現場”位置，然后按“關”、“開”按鈕即可實現對執行器的關、開控制。遠程控制：將控制開關切換至“遠方”位置，即可進行遠程控制。
端子序號  接線端子含義
1  380V交流電源輸入
2  380V交流電源輸入
3  380V交流電源輸入
4  反饋電流（4-20mA）“-”
5  反饋電流（4-20mA）“＋”
6  控制電流（4-20mA）“-”
7  控制電流（4-20mA）“＋”
8  閥位電位器電源端
9  閥位電位器中心抽頭
10  閥位電位器接地端
11  電機開
12  公共端
13  電機關
