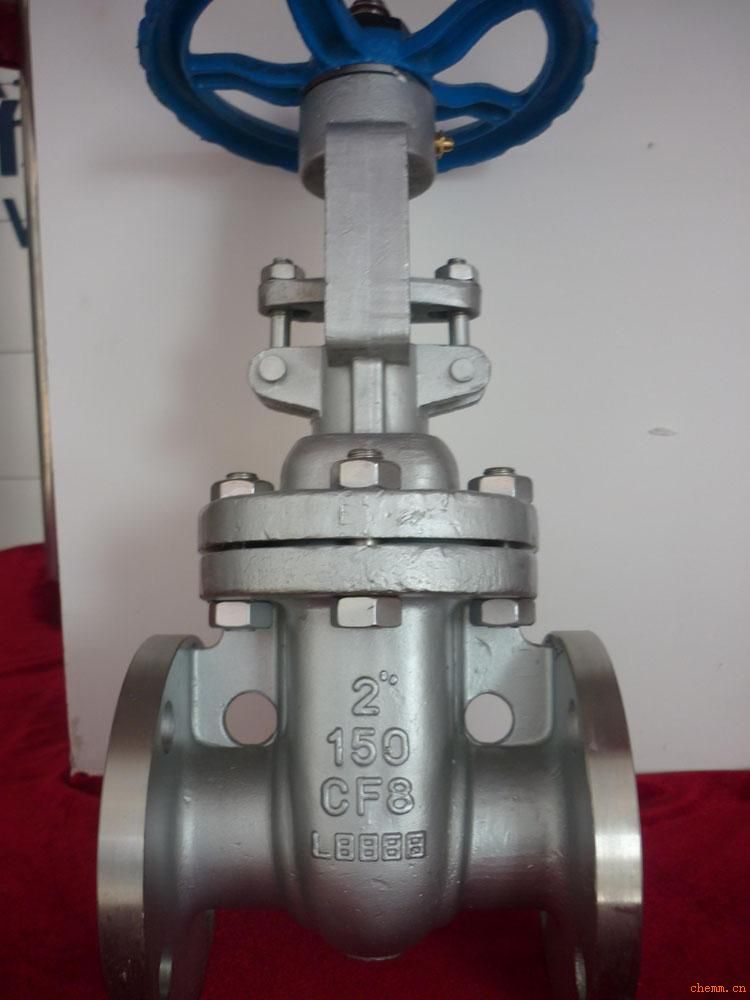

Z41H中壓國標鑄鋼優質法蘭閘閥 本閥門是工業管道上必不可少的裝置，安裝時仔細核對閥門標志及銘牌是否符合作用要求。 安裝前必將閥門清洗干凈，并清除運輸過程中所造成的缺陷。 安裝后的閥門應經常保持清潔，閥桿螺紋部分須定期加油。 本閥門應存放在干燥通風的室內，長期存放，應經常檢查，防止銹蝕。

 天津卡特斯流體控制設備有限公司是卡特斯（閥門）集團的下屬全資子公司，位于閥門制造基地---天津市，這里擁有完善的交通樞紐和全國性的物流園區，原材料生產區域集中化，人員交流密集化等特點，大大降低了企業的運營成本，使得我司的產品在同行業競爭中長期處于領先的優勢。熱忱歡迎各位新老客戶來我司考察、交流與合作。 我司是一家長期致力于苛刻流體控制系統的現代化企業，是天津較早從事閥門生產、銷售和售后服務為一體的公司，公司秉承“質量為本，顧客至上”的經營理念，以優質的產品和完善的售后服務深得廣大用戶的信賴和贊譽。 卡特斯（閥門）集團成立于1993年，占地面積5萬多平方米，其中建筑面積3萬多平方米，注冊資金5000萬元，注冊“卡特斯KTS”牌商標，現有員工580名，其中高級工程師35名，專職技工138名，擁有各類生產和檢測設備300余臺。公司通過IS09001：2000質量管理體系認證、API美國石油工業協會認證、ISO14001:2004環境管理體系認證、GB/T 28001-2001職業健康安全管理體系及中華人民共和國特種設備制造許可(壓力管道)等認證。可生產公稱通徑：DN6mm～DN1200mm；公稱壓力：1.0MPa～32.0MPa；工作溫度為：-196℃～ 750℃的閘閥、球閥、蝶閥、截止閥、安全閥、止回閥、疏水閥、減壓閥、調節閥等3000多個品種規格，年生產能力8500噸，是一家集設計、研發、生產、銷售和售后服務為一體的現代化企業。公司還是神華國華（北京）電力研究院會員單位；中國石油天然氣集團公司一級供應網絡成員；中國化工裝備總公司泵閥定點生產企業；國家電力公司電站配件供應網絡成員；中國城市天燃?xì)鈪f(xié)會會員單位；中國石油和石油化工設備工業協會會員單位。產品嚴格按國標、美標、日標、德標等標準生產并可根據用戶需求設計生產。本公司產品廣泛應用于城市給排水、污水處理、石油、天然氣、化工、電廠、軍工、冶金、礦山、食品、制藥、整染等行業的管道流體控制工程。公司以優質的產品和及時的售后服務期待與您合作。

 Z41H中壓國標鑄鋼優質法蘭閘閥簡介：
閘閥(gate valve)的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。
Z41H中壓國標鑄鋼優質法蘭閘閥產品特點:
Z41Y法蘭鍛鋼閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用合焊透連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。

Z41H中壓國標鑄鋼優質法蘭閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有:手動、齒輪傳動、電動、氣動等。
Z41H中壓國標鑄鋼優質法蘭閘閥應用規范 :

設計與制造		GB/T12234
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
標 志		GB/T12220
供 貨		JB/T7928

主要零件材料及主要用途 :

閥體	閥蓋	閥板	閥座	閥桿	填料	適用介質	適用溫度(≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+Stellite12	1Crl8Ni9+Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		Crl了Ni2	1Crl8Ni9+Stellite6	1Crl8Ni9Ti	PTFE	硝酸類、堿類	200
ZG00Crl7Nil4M02		316L+Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲銨液、磷酸	200

主要外形尺寸、連接尺寸及質量 :

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
		L	D	D1	D2	D6	b	f	f1	Z-φd	Do	H	質量
1.6	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	6
	32	180	135	100	78		16	2		4 -φ 18	180	280	7
	40	200	145	110	86		16	3		4 -φ 18	200	300	18
	50	250	160	125	100		16	3		4-φ18	240	358	29
	65	265	180	145	120		18	3		4-φ18	255	415	32
	80	280	195	160	135		20	3		8-φ18	280	435	46
	100	300	215	180	155		20	3		8-φ18	320	500	63
	150	350	280	240	210		24	3		8-φ23	360	675	134
	200	400	335	295	265		26	3		12-φ23	400	818	192
	250	450	405	355	320		30	3		12-φ25	456	970	273
	300	500	460	410	375		30	4		12-φ25	500	1140	379
	350	550	520	470	435		34	4		16-φ25	600	1280	590
	400	600	580	525	485		36	4		16-φ30	720	1450	850
	450	650	640	585	545		40	4		20-φ30	720	1580	910
	500	700	705	650	608		44	4		20-φ34	720	1675	958
	600	800	840	770	718		48	5		20-φ41	800	1990	1180
2.5	15	130	95	65	46		14	2		4 -φ 14	120	220	4
	20	150	105	75	55		14	2		4 -φ 14	140	256	6
	25	160	116	85	65		14	2		4 -φ 14	160	276	7
	32	180	135	100	78		18	2		4 -φ 18	180	280	8
	40	200	145	110	86		18	3		4 -φ 18	200	300	18
	50	250	160	125	100		20	3		4-φ18	240	358	29
	65	265	180	145	120		22	3		4-φ18	255	415	34
	80	280	195	160	135		22	3		8-φ18	280	435	46
	100	300	230	190	160		24	3		8-φ23	320	500	64
	150	350	300	250	218		30	3		8-φ25	360	675	134
	200	400	360	310	278		34	3		12-φ25	400	818	213
	250	450	425	370	332		36	3		12-φ30	456	970	290
	300	500	485	430	390		40	4		16-φ30	500	1140	399
	350	550	550	490	448		44	4		16-φ34	600	1280	631
	400	600	610	550	505		48	4		16-φ34	720	1450	900
	450	650	660	600	555		50	4		20-φ34	720	1580	965
	500	700	730	660	610		52	4		20-φ41	720	1675	1035
