一控一抽屜式控制器介紹

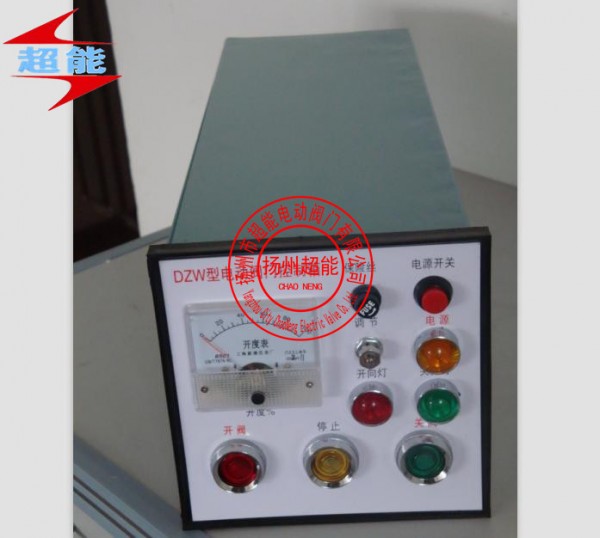

一、一控一抽屜式控制器

電流：10A 電壓380V

  產品類型:抽屜式電動閥門控制箱/控制柜

DKX型電動閥門控制箱規格有：普通型、戶外型、調節型和防爆型四種。



二、一控一抽屜式控制器的特點：
1.控制電路采用直流穩壓電源,控制可靠、開度指示準確且操作安全。

2.機殼采用標準的儀表機箱,體積小重量輕,便于安裝在控制屏上.電動閥門出力矩時有蜂鳴器報警,便于及時排除故障。



三、一控一抽屜式控制器概述 ：

DKX控制箱是與DZ型、DQ型、和DDQ疊閥門電動裝置配套使用的電控箱.適用于以控制電動閥門的開啟和關閉,可以實現在控制室內遠距離對電動閥門的控制.該控制箱與電動閥門配套后廣泛地應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵和煤炭等工業部門。

四、 DKX電動閥門控制箱安裝與調試：
根據您所選購的型號規格按圖將其安裝固定。用電纜按相同的端子號將控制箱和電動裝置的端子連接起來。如果用戶所訂購的電動裝置不帶現場控制按鈕則12、13、14不接即可，不會影響控制箱的“遠控"功能。把三相電源分別接到控制箱的A、B、C、N端子上。確認接線無誤后，接通面板上的電源開關，檢查控制箱是否工作在“遠控"狀態。如果不是“遠程"狀態請設置為“遠控"狀態。用手輪將電動閥門開啟至約50％開度時，按“開"或“關"按鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按“停"，切斷電源，調換三相電源中的二相。分別按下“開"、“關"、“停"按鍵，檢查工作是否正常。當閥門處于“全開"位置時，檢查開度表指針是否指示要100％刻度，如有誤差請微調前面板上的開度“調整"使開度表指示為100％（本機出廠時均已調在位置附近，用戶無需做大的調整）。



四、抽屜式控制柜控制箱DKX-EZC的工作原理：

控制箱的電路主要由控制電路、工作顯示電路、開度指示電路和主電路（主電路中的行程和力矩微動開關KXK，GXK，KZK，GZK和電機在閥門電動裝置內）四部分組成。 接通控制箱的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制箱為遠控狀態。 當閥門在“全開"位置時，面板上的“閥開"綠色指示燈亮，在“全關"位置時黃色的“閥關"指示燈亮，在“全開"與“全關"之間位置時，兩個指示燈都不亮?！艾F(xiàn)場/遠控"按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯綠色。按下為現場狀態指示燈顯紅色。當選擇控制箱為遠控狀態時，控制箱面板上的“開閥"、“關閥"、“停"等按鍵起控制作用?，F(xiàn)場電動裝置上的“現場開"、“現場關"按鈕不起作用（用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制箱的遠控功能）。 當選擇控制箱為現場狀態時，電動裝置上的“現場開"、“現場關"按鈕起控制作用，控制箱面板的“開閥"、“關閥"、“停"等按鍵不起作用。按下“開閥"按鍵，電機電源被接通，電機轉動，當閥門到達“全開"位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關"的黃色指示燈亮。當電動閥門在開向或關向工作行程中需停止，可按下“停"按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩"情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。
