示波器部分性能參數

型號

THS6021

帶 寬

20MHz

實時采樣率

500MS/s

上升時間

（BNC上典型的）

≤17.5ns

存儲深度

每個通道最高可達6000個點

通 道

單通道

顯 示

3.7英寸TFT（真彩色）液晶屏幕

時間間隔（△T）

測量精確度

單次：±（1采樣間隔時間+100ppm×讀數+0.6ns）,

>16個平均值：±（1采樣間隔時間+100ppm×讀數+0.4ns）

輸入耦合

直流、交流、接地

輸入阻抗

1MΩ±2%，與20pF±5pF并聯

時基范圍

5ns/div~100s/div，按1~2.5~5進制方式步進

垂直靈敏度

5mV/div~5V/div(在輸入BNC處)

垂直分辨率

8bit

最大輸入電壓

400V(DC+AC峰值、1MΩ輸入阻抗)（10：1探頭衰減）

觸發類型

邊沿觸發

上升沿、下降沿

視頻觸發

行、場、奇場、偶場、任意行觸發

觸發方式

自動、正常、單次

自動測量

峰-峰值、平均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B、延遲A→B

直流增益精確度

±3%

存儲波形

4組波形

光標測量

光標間電壓差（△V），光標間時間差（△T）

U盤拷貝功能

不支持

標準接口

USB

電 源

電源適配 / 電池

電 池

自帶鋰電池7.4V，3500mAh

尺 寸

180mm (長)×113mm (高)×40mm (寬)

重 量

645克（主機）

萬用表部分性能參數

數字顯示

3位（最大顯示4000）

輸入阻抗

10MΩ

電 壓

VDC : 400mV, 4V, 40V, 400V, 1000V : ±(1% ± 2個字); 最大輸入電壓：DC 1000V

VAC : 4V, 40V, 400V : ±(1% ± 3個字), 750V : ±(2% ± 3個字); 頻率范圍：40Hz ~ 400Hz;

     最大輸入電壓：AC 750V 有效值

電 流

DC : 40mA, 400mA : ±(1.5% ± 1個字), 10A : ±(3% ± 3個字)

AC : 40mA : ±(1.5% ± 3個字), 400mA : ±(2% ± 1個字) ,10A : ±(5% ± 3個字)

電 阻

400Ω : ±(1% ± 3個字), 4KΩ ~ 4MΩ : ± (1% ± 1個字), 40MΩ : ±(1.5% ± 3個字)

電 容

51.2nF~100uF：±（3%±3個字）

二極管

電壓讀數：0V~1.5V

通斷測試

判斷電阻<50Ω（±30Ω）（蜂鳴）

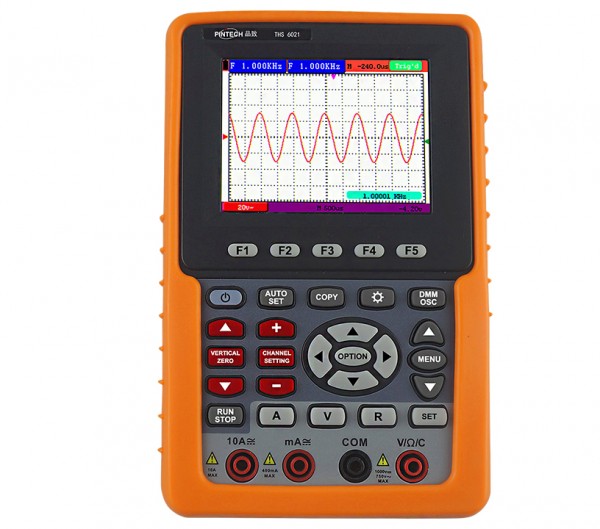

手持示波器 THS6021
