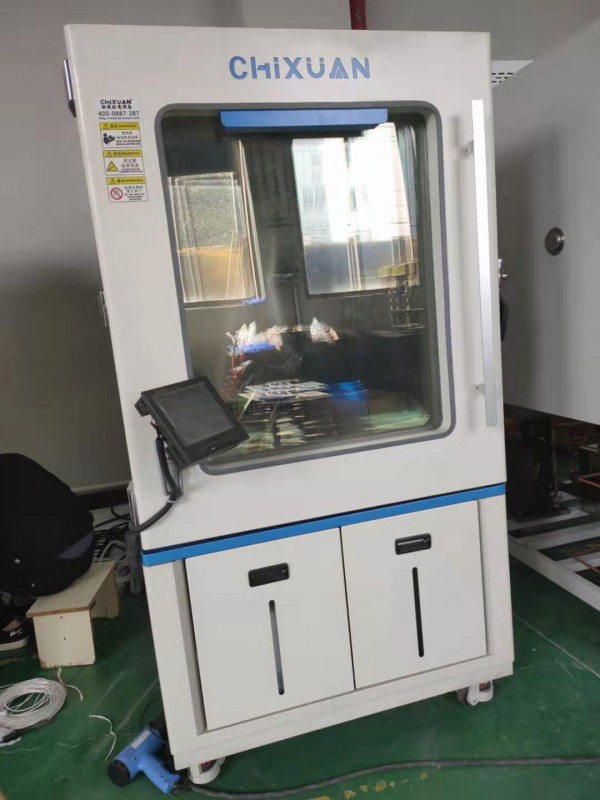

1.1. 可程式恒溫恒濕試驗箱浙江馳旋廠家直銷質量保證標稱內容積

（100L）

1.2. 可程式恒溫恒濕試驗箱浙江馳旋廠家直銷質量保證箱 尺寸

W(500)mm × H(500)mm × D(400)mm

1.3. 可程式恒溫恒濕試驗箱浙江馳旋廠家直銷質量保證外型 尺寸 （約）

W(1000)mm × H(1650)mm × D(900)mm

1.4. 重     量 （約）

(230)KG

2. 性能

2.1. 可程式恒溫恒濕試驗箱浙江馳旋廠家直銷質量保證測試環境條件

環境溫度為+5~+30℃、相對濕度≤85%、試驗箱內無試樣條件下

2.2. 測試 方法

GB/T 5170.2-2008 溫度試驗設備

GB/T 5170.5-2008 濕熱試驗設備

2.3. 溫度 范圍

(-40)℃～+150℃      可在溫度范圍內調節所需測試溫度

2.4. 控制 精度

溫度：±0.2℃   濕度：±2.5%

（指控制器設定值和控制器實測值之差）

2.5. 溫度波動度

≤0.5℃（溫度波動度為中心點實測高溫度和低溫度之差的一半）

2.6. 溫度 誤差

≤±2℃（工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度）

2.7. 溫度均勻度

≤2.0℃（溫度均勻度為每次測試中實測高溫度和低溫度之差的算術平均值）

2.8. 升溫 時間

≥3℃/min（非線性空載）

2.9. 降溫 時間

0.8~1.2℃/min（非線性空載）

1.1. 濕度范圍

（僅濕熱型參考）

本技術方案為:

□a:一般型

□b：低濕型

（20～98）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載）

溫濕度可控制范圍圖(本方案為a一般型報價方案）

2.10. 相對濕度誤差

（僅濕熱型）

±2.5%RH

2.11. 工作噪音

A聲級≤70dB(A)

(在環溫25℃，回聲少的隔音室內測得；采用A計權，測試8個點的平均值；各測試點水平離噪音源1米、高度離地面1米)

2.12. 滿足試驗方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb

GJB150.4-1986   低溫試驗

GJB150.3-1986   高溫試驗

GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db

GJB150.9-1986   濕熱試驗（圖1、圖2）

（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

3. 結構特征

3.1. 保溫圍護結構

1.外壁材料：優質寶鋼冷軋鋼板 （厚度1.5mm)

2.內壁材料：優質SUS＃304鏡面不銹鋼板 （厚度1.2mm)

3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維(厚度100mm)

3.2. 空氣調節通道

1. 采多翼離心式循環風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。

2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。

3. 可調式側吹出風口及護綱回風口。

3.3. 試驗箱標準配置

1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）

2.引線孔：φ50mm 2個（位于箱體左右兩側）

3.門上備室內照明燈(長壽節能燈)

4.移動腳輪：4個

5.固定腳杯：4個（高度可調）

6.樣品架：不銹鋼樣品架2層，掛鉤8個，承重(均布):25kg/層

（箱內樣品累計總承載不超過：100kg）

7.測試紗布：1包（5片）

8.U盤接口、RS23通訊接口、通訊線纜1條

3.4. 門

單開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

3.5. 控制面板

控制器顯示屏、U盤接口、RS232電腦通訊接口、電源開關、急停開關、狀態指示燈及聲光報警裝置

3.6. 機械室

制冷機組、接水盤、排水孔

冷凝風機、冷凝器進風口、補給水箱

3.7. 配電控制柜

IO板、變壓器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、欠逆相繼電器、空氣開關

3.8. 加熱器

1.鎳鉻合金電熱絲式加熱器

2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

3.加熱器功率：3.5KW

3.9. 加濕器

（僅濕熱型）

1.外置可拆卸鍋爐加濕方法

2.不銹鋼鎧裝加濕器

3.加濕器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

4.水位控制裝置，加濕器防干燒裝置，沉淀物收集裝置，液位觀察窗

5.加濕器功率：2.5KW

3.10. 水路

（僅濕熱型）

1.補給水箱15L，含高低水位指示，可拆卸清洗

2.電磁擠壓水泵，可連續運轉5000H

3.RO膜+活性炭供水過濾器，可拆卸清洗

4.高低溫雙水位電子液位開關，可防止誤動作

5.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行

6.回水PP棉過濾，減少設備用水消耗，慮出回水雜質

3.11. 電源線孔及排水孔

位于箱體背面

4. 制冷系統

4.1. 工作方式

0℃~-40℃機型采用一級壓縮，-40℃~-70℃采用二元復疊制冷方式

4.2. 制冷壓縮機

原裝法國泰康全封閉低噪音轉子式壓縮機1臺 6HP

4.3. 蒸發器

外翅片內螺紋管式換熱器（兼做除濕器）

4.4. 冷凝器

風冷式：外翅片內螺紋管式換熱器

4.5. 節流裝置

膨脹閥+毛細管

4.6. 板式熱交換器

（復疊式制冷系統采用）

不銹鋼釬焊板式換熱器

4.7. 制冷機控制方式

1.控制系統根據試驗條件自動調節制冷機運行佳節能工況

2.蒸發器制冷量由控制系統驅動電磁閥切換

3.壓縮機回氣冷卻回路

4.8. 制 冷 劑

美國杜邦-R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用）

5. 電氣控制系統

5.1. 控制器型號

韓國三元TEMI880

顯示器

TEMI880：5.7英寸，640×480點陣，TFT 彩色LCD顯示器

運行方式

程序方式、定值方式

設定方式

TEMI880中英文菜單（可自由選擇），觸摸屏方式輸入

程序容量

TEMI880（觸摸式）

1.程序：大100組

2.段數：大10000段

3.循環數：大可循環

設定范圍

溫度：根據設備的溫度工作范圍調整

分辨率

溫度：0.1℃；時間：1min; 濕度：0.1％RH(溫濕度試驗設備)

輸入

PT100白金熱電阻

通訊功能

U盤接口、RS-232接口、隨機贈送電腦通訊軟件

控制方式

1.抗積分飽和PID

2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 (溫度試驗設備)

3.BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備)

曲線記錄功能

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；大記錄時間為180天(當采樣周期為60S時)

附屬功能

1.故障報警及原因、處理提示功能

2.斷電保護功能

3.上下限溫度保護功能

4.日歷定時功能(自動啟動及自動停止運行)

5.自診斷功能。

軟件使用環境

（用戶提供）

IBM PC兼容機，PⅡ以上CPU，128M以上內存，帶RS-232通訊接口

5.2. 溫濕度測量

溫度：PT100白金熱電阻

濕度：干濕球溫度計法（僅濕熱型）

6. 濕熱系統供水（僅濕熱型）

6.1. 供水方式

水泵提升

6.2. 供水裝置位置

正面抽屜式水箱

6.3. 儲水箱容積

15L（手提式）

6.4. 供水水質要求

電阻率≥2600Ω.cm（≥自來水水質）
