全自動煙氣在線檢測設備山東新澤儀器有限公司研發的煙氣在線監測系統，煙氣采樣方法：高溫伴熱冷凝法抽取式；NOX測量方法：紫外差分吸收光譜（DOAS）分析技術；

山東新澤儀器有限公司致力于各個行業各種在線的氧分析儀、CEMS煙氣連續監測系統、VOC在線監測系統、露點儀、氫氣分析儀、一氧化碳分析儀、二氧化碳分析儀、二氧化硫分析儀、煤氣含氧分析儀、焦?fàn)t煤氣分析系統、高爐噴煤分析系統、轉爐煤氣分析系統、電石爐尾氣分析儀、水泥窯氣體分析系統、合成氨氣體分析系統、石化行業分析系統、煙氣在線分析儀的技術性研究、產品研發、生產、銷售及運營維護；我們堅持提供優質的產品解決方案zui方便的技術查詢。同時我們帶來美國PID、西門子、仕富梅、富士電機、西克麥哈克、ABB等進口氣體分析儀。

全自動煙氣在線檢測設備
一、產品介紹

山東新澤儀器有限公司研發的煙氣在線監測系統，煙氣采樣方法：高溫伴熱冷凝法抽取式；NOX測量方法：紫外差分吸收光譜（DOAS）分析技術；O2測量方法：電化學；煙氣溫度測量方法： 熱敏電阻（或熱電偶）；煙氣壓力測量方法：壓力傳感器；煙氣流速測量方法：微差壓法(皮托管)；煙氣濕度測量方法：阻容法或干濕氧法；可對固定污染源（如鍋爐、磚瓦廠、工業爐窯、焚燒爐等）排放煙氣中的SO2、NOx、O2、溫度、壓力、流速、粉塵、濕度等進行連續地、實時地跟蹤測試。并將所有的監測參數傳輸至用戶DCS系統，通過數采儀與環保部門的數據系統通訊。

二、系統組成部分及作用

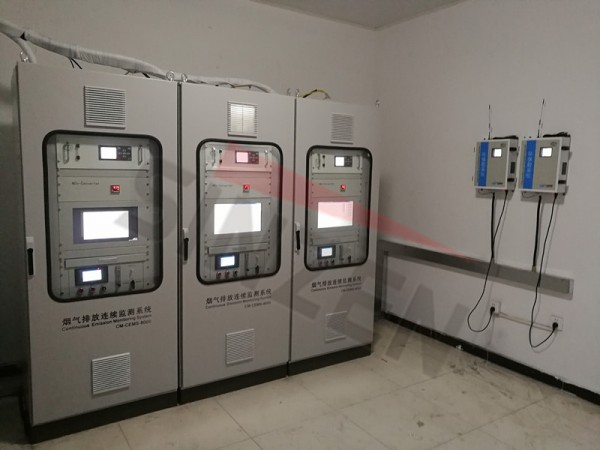

本系統由置于煙囪上的采樣探頭和溫壓流一體化探頭，以及置于小屋中的分析機柜、標氣和壓縮氣源組成。

采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵。

伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。

溫壓流用于測量煙囪內煙氣的溫度、壓力和流速。

濕度儀用于測量煙囪內煙氣的濕度。’

分析機柜負責抽取煙氣，過濾、冷凝除水后測量NOx、O2組分。

標氣用于校準分析儀表。

空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
全自動煙氣在線檢測設備

三、產品特點

1、采樣系統

陶瓷濾芯過濾除塵取樣探頭通過加熱器加熱到120℃～150℃，防止樣氣在經過取樣探頭后，產生冷凝水。樣氣經高溫伴熱管線，通過二級過濾器除塵，經過兩級冷凝系統除水后直接進入分析儀通過紫外光纖連接到紫外差分分析儀，實現對煙氣的測量，后通過采樣泵將被測煙氣排空;冷凝下來的水經排水系統排掉。由控制單元實現自動反吹、自動標定、制冷溫度報警提示等功能，并顯示系統的各種工作狀態。預處理系統中采用一級快速冷凝除水，確保氣體組分不變。采用二級冷凝精細過濾，確保氣體測量室不被污染，從而提高分析儀的使用壽命。

所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8聚四氟乙烯伴熱管。采樣伴熱管線的長度為從分析機柜至采樣點，采樣伴熱管線提供反吹通道，以滿足系統反吹的需要。采用一體化采樣伴熱線包。加熱采樣線為電加熱方式。加熱采樣線的加熱套管中有溫度傳感器，由溫度控制器控制并提供伴熱溫度報警信號輸出。在分析儀界面上輸入濕度后，可將被測氣體濃度轉換為干煙氣濃度。分析儀定時會進入校準狀態進行自動調零，此時系統切換到反吹氣路，調零閥打開，在分析儀內部采樣泵的作用下，環境空氣經過直接進入氣體室，對氣體室中殘留的被測氣體進行吹掃，從而實現調零，同時實現氧的量程校準；調零同時，系統控制反吹球閥開或關，實現對伴熱管、探頭過濾器的反吹。

2、氣態污染物監測子系統

基于紫外分光吸收光譜技術研發的煙氣分析儀（以下簡稱分析儀）是我公司針對外環保、工業控制現場在線氣體分析研發的煙氣分析儀產品。該分析儀能夠測量 SO2、NOx、O2、等氣體的濃度，具有測量精度高、可靠性高、響應時間快、適用范圍廣等特點，各項指標達到或超過外同類產品。

分析儀由光源、氣體室、光纖、光譜儀、HMI板、液晶屏、薄膜按鍵、接口板、AB板、直流電源等部件組成，其中：

光源：采用氙燈光源，以脈沖方式工作，壽命可達到 5～10年。

氣體室：也稱為流通池、測量池，樣品流經氣體室時將對光源發出的紫外光發生吸收，形成吸收光譜。

光纖：紫外石英光纖，將帶有樣氣濃度信息的光譜傳輸給光譜儀。

光譜儀：對紫外光進行分光和光電信號轉換。

HMI板、液晶屏、薄膜按鍵模塊：人機交互界面。

3、煙氣溫壓流一體化監測儀

實時測量溫度、壓力、流速，并通過3路4-20mA模擬信號輸出，支持RS485；

流速檢測可達2-40m/s；

采用高微差壓變送器，自動零點校準，可靈活配置變送器維修更方便，良好的人機交互界面。

可適應高粉塵、高溫、高濕等煙氣場合；

流速測量精度高、可靠性好、可長期連續工作；

自身配備自動反吹單元，可定時反吹皮托管內的顆粒物；具備反吹保護功能；

結構緊湊，可直接安裝在管道上

4、濕度分析儀

一體化設計，安裝方便，減少外部干擾對測量值的影響；

原裝進口傳感器，能在650℃以內的高溫環境下長期使用；

的溫度自動補償，消除環境溫度的影響；

兩級粉塵過濾設計，有效過濾粉塵；

探桿316F材質，耐腐蝕性強；

儀表殼體防護等級IP65，適合室外惡劣天氣使用；

操作簡單、使用壽命長、易維護；

用戶可自由設置4-20mA或0-5V輸出對應濕度上下限值，使用戶得到更的模擬輸出。

5、O2分析儀

快速分析氧含量；標準19寸機箱/小型盤裝機箱/便攜式機箱，可與微機、PLC集成于成套分析系統中。

通用性高，適合多用途。

適合于在線過程分析和便攜式分析。

開機自檢，運行穩定，無需維護。

傳感器具有零點，在無氧環境下提供一個零輸出，無需零點標定氣。
全自動煙氣在線檢測設備
