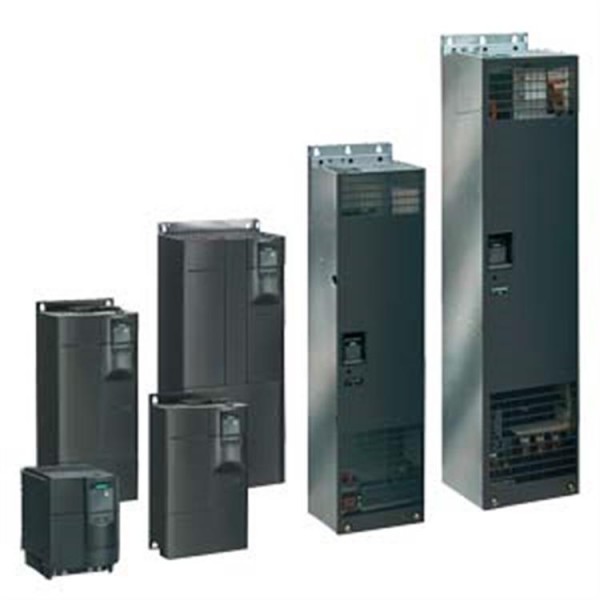

西門子變頻器6SE6440-2UD21-A1

上海翰粵有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2018-04-18

瀏覽次數：871

公司地址：上海松江區小昆鎮平原街131弄15號201室

18901948006 瞿章文(先生)

點擊查看聯系電話在線詢價

產品簡介

西門子變頻器6SE6440-2UD21-A1MICROMASTER 440 無濾波器 380-480V+10/-10% 三相交流 47-63Hz 恒定轉矩 1.5kW 過載 150% 60S，200% 3S 二次矩 1.5kW 173x 73x 149（高x寬x深）防護等級 IP20 環境溫度 -10+50°C 無 AOP/BOP

公司簡介

上海翰粵自動化系統有限公司是一家專業從事西門子工業自動化產品和數控系統銷售、技術服務及培訓的工程服務公司。在西門子工業自動化產品領域，公司憑借雄厚的技術實力及多年從事西門子產品的銷售經驗，本著樹立公司形象和對用戶認真負責的精神開展業務贏得了西門子公司與廣大用戶的好評及大力支持， “信譽第一，客戶至上”是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今。“假一罰十”一直是我公司的主動承諾。面對紛繁變化的市場和日益嚴峻的競爭，客戶的需求和利益始終被我們放在工作的首位?！跋肟蛻糁?，急客戶之所急”，針對各行業客戶的不同需求我們盡可能地為您最為關心的問題和最迫切需要解決的難題提供訂制的服務和專業的解決方案，竭盡全力地將對客戶的服務落到實處，做到最好，在協助客戶解決難題、實現突破的基礎上，獲得雙贏，攜手進步！我公司致力于專業推廣西門子高性能自動化系統和驅動產品，所經營產品范圍包括：LOGO!通用模塊；SIMATIC S7-200、S7-300、S7-400系列可編程控制器； SIMATIC HMI面板，工控機，編程器；工業PROFIBUS、以太網及無線通訊等相關產品；正版PCS7 軟件、WINCC組態軟件、STEP 7編程軟件；SITOP工業開關電源；通用型、工程型變頻器，直流調速裝置等。隨著技術的發展和產品的更替，高新產品的出現層出不窮，我公司也緊隨西門子腳步爭取為廣大客戶提供最新的自動化產品：SIMATIC S7-1200系列PLC；SIMATIC BASIC HMI面板；G120、G130、G150、S120等全新SINAMICS家族驅動產品；PCS7 V7.1和最新的STEP7 Basic平臺軟件等。公司各類產品齊全，貨量充足，能夠滿足客戶緊急大量現貨需求，保證工期進度在售前、售后、工程調試階段，我們都會為客戶提供專業技術工程師的全程服務。用我們真摯的熱情和精湛的技術為客戶創造更大的價值。請相信上海翰粵自動化系統有限公司是您忠誠的長久的合作伙伴，我們?cè)概c廣大客戶攜手向前，共同進步

展開

產品說明

西門子變頻器6SE6440-2UD21-A1
MICROMASTER 440 無濾波器 380-480V+10/-10% 三相交流 47-63Hz 恒定轉矩 1.5kW 過載 150% 60S，200% 3S 二次矩 1.5kW 173x 73x 149（高x寬x深）防護等級 IP20 環境溫度 -10+50°C 無 AOP/BOP

德國原裝進口現貨銷售質保一年歡迎詢價

【信譽一、誠信交易】【長期銷售、安全穩定】
【稱心滿意、服務動力】【真誠面對、溝通】
【服務一、一諾千金】【質量承諾、客戶滿意】

信譽一，客戶至上是公司成立之初所確立的宗旨，在公司領導的嚴格要求和員工們不折不扣地貫徹執行下發展延續至今?！凹僖涣P十”一直是我公司的主動承諾。
承諾一：1、保證全新原裝進口

承諾二：2、保證安全準時發貨
承諾三：3、保證售后服務質量
流程一：1、客戶確認所需采購產品型號
流程二：2、我方會根據詢價單型號查詢價格以及交貨期，擬一份詳細正規報價單
流程三：3，客戶收到報價單并確認型號無誤后訂購產品
流程四：4、報價單負責人根據客戶提供型號以及數量擬份銷售合同
流程五：5、客戶收到合同查閱同意后蓋章回傳并按照合同銷售額匯款到公司開戶行：瞿章文

：

流程六：6、我公司財務查到款后，業務員安排發貨并通知客戶跟蹤運單

《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至各地含稅（17%）含運費！
《產品質量》：原裝，全新原裝！
《產品》：專業銷售薄利多銷信譽好，口碑好，價格低，貨期短，大量現貨,服務周到！

上海翰粵公司銷售以下系列產品： SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200，S71500
2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流電源 24V DC 1.3A、2.、3A、、10A、20A、40A
4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377,TP系列，KTP系列
SIEMENS 交、直流傳動裝置
1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、G110、G120. S120
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 6RA80系列
SIEMENS 數控伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驅動 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128 系統及伺報電機，力矩電機，直線電機，伺服驅動等備件銷售。

應用

MICROMASTER 440 變頻器適用于多種變速驅動應用。其靈活性使之具有為廣泛的應用范圍。包括起重機和提升絞車、高架倉庫、用于食品、飲料及煙草生產的機器、包裝機器等；這些應用領域，與一般的領域相比，對變頻器的性能和動態響應的要求要高。

此變頻器具有以用戶為導向的性能和易于使用的特性。大范圍的電源電壓使其可以在各地使用。

設計西門子變頻器6SE6440-2UD21-A1

MICROMASTER 440 具有模塊化設計。操作員面板和模塊很容易更換。

標準

MICROMASTER 440 變頻器符合歐盟低壓電器規范的要求。

MICROMASTER 440 變頻器具有 CE 標記。

符合 u_L 和 cu_L認證

c-tick

主要特性

引導調試簡單

模塊化結構允許組態的zui大靈活性

六個可編程的數字量輸入

兩個可量測的模擬量輸入(0 V 到 10 V， 0 mA 到 20 mA) 也可以被用作第 7 個 / 第 8 個數字量輸入

一個可編程模擬量輸出（0 mA 到 20 mA）

三個可編程繼電器輸出（30 V DC/5 A，阻性負載；250 V AC/2 A，感性負載）

因高脈沖頻率而獲得低噪音電機運轉,可調節（如果必要，可降額運行）。

電機和變頻器保護

選件（概述）

EMC 濾波器，A/B 級

LC 濾波器和正弦濾波器

線性換向扼流圈

輸出扼流圈

密封盤西門子變頻器6SE6440-2UD21-A1

基本操作員面板（BOP），用于變頻器參數化

帶多語言純文本顯示的 AOP 操作員面板

帶中英文純文本顯示的 AOP 操作員面板

帶西里爾字母、德語和英語純文本顯示的 AOP 操作員面板

通訊模塊

PROFIBUS

DeviceNet

CANopen

脈沖編碼器測定模塊

PC 連接套件

裝配套件，用于在控制柜門上安裝操作員面板

PC 啟動工具，可在 Microsoft Windows 95/98/NT/2000/XP Professional 系統中執行

通過 Drive ES 實現 TIA 集成

機械特點

模塊化設計

工作溫度

0.12 kW 到 75 kW： -10 °C 到 +50 °C

90 kW 到 200 kW： 0 °C to +40 °C (+32 °F to +104 °F)

功率密度高，外殼結構緊湊

簡單的分離電纜連接，電源和電機連接，獲取優電磁兼容性

可拆卸式操作面板

可拆卸式 I/O 板上無螺絲控制端子

性能特點西門子變頻器6SE6440-2UD21-A1

新 IGBT 技術

數字式微處理器控制

高性能矢量控制系統

磁通電流控制(FCC)，用于提高動態響應以及優化電機控制

線性V/f 特性曲線

平方 V/f 特性曲線

多點特性曲線（可編程 V/f 特性曲線）

轉矩控制

快速重啟

滑動補償

電源失靈或故障之后自動重啟裝置

用戶可自定義的邏輯和算術運算功能塊

動態緩沖

斜坡下降定位

PID 控制器，用于簡單內部過程控制（自動整定）

可編程加速/減速， 0 s 到 650 s

斜坡平滑

用于無脫扣操作的快速電流限制(FCL)

快速，可重復數字量輸入響應時間

使用兩個高分辨率 10 位模擬量輸入的調節

用于快速控制制動的復合制動器

集成制動斷路器(只用于 0.12 kW 到 75 kW 變頻器)

四個跳越頻率

用于 IT 電源的可移動式“Y” 電容器(帶不接地電源，此“Y”電容器必須被拆掉，并且要安裝一個輸出電抗器)。

保護特征

過載能力

CT 模式
0.12 kW 到 75 kW：
過載電流 1.5 x 額定輸出電流 (也就是 150 % 的過載能力) ，可以過載 60 s， ?循環時間 300 s，
并能提供 2 x 額定輸出電流 (也就是 200 % 超載能力) ，可以超載 3 s，?循環時間 300 s
90 kW 到 200 kW：
過載電流 1.36 x 額定輸出電流(即 136 % 過載能力) ，可以過載 57 s，循環時間 300 s,
和 1.6 x 額定輸出電流 (即 160 % 過載能力) ，可以過載 3 s，循環時間 300 s

VT 模式西門子變頻器6SE6440-2UD21-A1
5.5 kW 到 90 kW：
過載電流 1.4 x 額定輸出電流 (也就是 140 % 過載能力) ，可以過載 3 s，
并能提供 1.1 x 額定輸出電流 (也就是 110 % 過載能力) ，可以過載 60 s， ?循環時間 300 s
10 kW 到 250 kW:
過載電流 1.5 x 額定輸出電流(即 150 % 過載能力) ，可以過載 1 s
和 1.1 x 額定輸出電流 (即 110 % 過載能力) ，可以過載 59 s，循環時間 300 s

過電壓 / 欠電壓保護

逆變器過熱保護

用于 PTC 或者 KTY 的特殊直接連接，以保護電機

接地故障保護

短路保護

I²t 電機熱保護

鎖定電機保護

停止防護

參數互鎖

技術規范西門子變頻器6SE6440-2UD21-A1

技術數據	MICROMASTER 440
電源電壓和功率范圍				CT?(固定轉矩)			VT?(可變轉矩)
	200 V 到 240 V 1 AC ±10 %			0.12 kW - 3 kW			-
	200 V 到 240 V 3 AC ±10 %			0.12 kW - 45 kW			5.5 kW - 55 kW
	380 V 到 480 V 3 AC ±10 %			0.37 kW - 200 kW			7.5 kW - 250 kW
	500 V 到 600 V 3 AC ±10 %			0.75 kW - 75 kW			1.5 kW - 90 kW
輸入頻率	47 Hz ~ 63 Hz
輸出頻率	V/f 模式			適用于 0.12 kW 到 75 kW 的變頻器				0 Hz ~ 650 Hz
	V/f 模式			適用于 90 kW 到 200 kW 的變頻器				0 Hz ~ 267 Hz
	矢量模式			適用于 0.12 kW 到 75 kW 的變頻器				0 Hz ~ 200 Hz
	矢量模式			適用于 90 kW 到 200 kW 的變頻器				0 Hz ~ 200 Hz
功率因數	≥ 0.95西門子變頻器6SE6440-2UD21-A1
變頻器效率	0.12 kW 到 75 kW： 96 % 到 97 %；90 kW 到 200 kW: 97 % 到 98 % （詳細信息可瀏覽以下網址： http://support.automation.siemens.com/WW/view/en/22978972)
過載能力 CT 模式	適用于 0.12 kW 到 75 kW 的變頻器		過載電流 1.5 x 額定輸出電流(即 150 % 過載能力) ，可以過載 60 s，循環時間 300 s；2 x 額定輸出電流 (即 200 % 過載能力) ，可以過載 3 s，循環時間 300 s
過載能力 CT 模式	適用于 90 kW 到 200 kW 的變頻器		過載電流 1.36 x 額定輸出電流(即 136 % 過載能力) ，可以過載 57 s，循環時間 300 s；1.6 x 額定輸出電流 (即 160 % 過載能力) ，可以過載 3 s，循環時間 300 s
過載能力 VT 模式	適用于 5.5 kW 到 90 kW 的變頻器		過載電流 1.4 x 3 s 額定輸出電流（即 140 % 過載能力）； ?1.1 x 60 s 額定輸出電流（即 110 % 過載能力）, 周期時間 300 s
過載能力 VT 模式	適用于 110 kW 到 250 kW 的變頻器		過載電流 1.5 x 1 s 額定輸出電流（即 150 % 過載能力）； ?1.1 x 59 s 額定輸出電流（即 110 % 過載能力）, 周期時間 300 s
沖擊電流	不高于額定輸入電流
控制方法	矢量控制，轉矩控制，線性V/f 特性曲線；平方V/f特性曲線；多點特性曲線（可編程V/f特性曲線）；磁通電流控制 (FCC)
脈沖頻率	適用于 0.12 kW 到 75 kW 的變頻器		4 kHz (標準型)； 16 kHz (標準型為 230 V 變頻器，0.12 kW 到 5.5 kW) 2 kHz 到 16 kHz (2 kHz 為一檔)
脈沖頻率	適用于 90 kW 到 200 kW 的變頻器		2 kHz (標準型為 VT 模式); 4 kHz (標準型為 CT 模式) 2 kHz 到 4 kHz (2 kHz 為一檔)
固定頻率	15，可編程
跳躍頻率范圍	4，可編程西門子變頻器6SE6440-2UD21-A1
設定值分辨率	0.01 Hz 數字 0.01 Hz 連續 10 bit 模擬
數字量輸入	6 個完全編程隔離的數字量輸入模塊；可切換 PNP/NPN
模擬量輸入	2 個可編程模擬量輸入 0 V - 10 V, 0 mA - 20 mA 和 -10 V - +10 V（AIN1） 0 V - 10 V 和 0 mA - 20 mA （AIN2）二者可用作第 7 / 8 數字量輸入
繼電器輸出	3，可編程 30 V DC/5 A (阻性負載) 250 V AC/2 A (感性負載)
模擬量輸出	2，可編程（0/4 mA – 20 mA）
串行接口	RS-485，可選 RS-232
電機電纜長度	無輸出扼流圈		適用于 0.12 kW 到 75 kW 的變頻器			zui大 50 m（屏蔽） zui大 100 m（未屏蔽）
	無輸出扼流圈		適用于 90 kW 到 250 kW 的變頻器			zui大 200 m（屏蔽） zui大 300 m（未屏蔽）
	有輸出扼流圈		參見各相型號選件
電磁兼容性（參見選型和訂貨數據）	EMC 濾波器, Class A 或 Class B，符合 EN 55 011，可作為選件提供可提供內置 Class A 濾波器的變頻器
制動	使用直流制動、復合制動和集成制動斬波器(只用于 0.12 kW 到 75 kW 變頻器)進行電阻制動
防護等級	IP20
工作溫度?(無降額運行)	適用于 0.12 kW 到 75 kW 的變頻器		CT： -10 °C 到 +50 °C (+14 °F 到 +122 °F) VT: -10 °C 到 +40 °C (+14 °F 到 +104 °F)
工作溫度?(無降額運行)	適用于 90 kW 到 200 kW 的變頻器		0 °C to +40 °C (+32 °F to +104 °F)
存儲溫度	-40 °C 到 +70 °C (-40 °F 到 +158 °F)
相對濕度	95 %（無冷凝）
安裝高度	適用于 0.12 kW 到 75 kW 的變頻器		zui大到海拔 1000 m ，無額定值降低
安裝高度	適用于 90 kW 到 200 kW 的變頻器		zui大到海拔 2,000 m ，無額定值降低
標準 SCCR ( 短路電流額定值) ¹⁾	FSA, FSB, FSC: 10 kA FSD, FSE, FSF, FSFX, FSGX:42 kA
保護性能，用于	欠電壓、過電壓、過載，接地故障、短路、失速防止、鎖定電機保護、電機過熱、變頻器過熱、參數更改保護
符合標準	U_L, cU_L, CE, c-tick
CE 標記	符合歐盟低壓指令 73/23/EEC
所需冷卻空氣體積流量、尺寸和重量（無選件）	機座號 (FS)	所需冷卻空氣體積流量(l/s)/(CFM)			H x W x D，zui大 (mm)				重量，約
	A	4.8/10.2			173 x 73 x 149				1.3
	B	24/51			202 x 149 x 172				3.4
	C	54.9/116.3			245 x 185 x 195				5.7
	D	2 x 54.9/2 x 116.3			520 x 275 x 245				17
	E	2 x 54.9/2 x 116.3			650 x 275 x 245				22
	F 無濾波器	150/317.79			850 x 350 x 320				56
	F 帶濾波器	150/317.79			1150 x 350 x 320				75
	FX	225/478.13			1400 x 326 x 356				116
	GX	440/935			1533 x 326 x 545				174
		CFM: 立方英尺/分鐘

1）適用于工業控制柜安裝，符合 NEC 標準 Article 409/UL 508A。
更多詳情，請瀏覽網站：
http://support.automation.siemens.com/WW/view/en/23995621

額定數據降低

脈沖頻率

輸出	額定輸出電流，[A] 用于脈沖頻率
[kW]	4 kHz	6 kHz	8 kHz	10 kHz	12 kHz	14 kHz	16 kHz
電源工作電壓 200 V 1/3 AC
0.12 ~ 5.5	對應于 4 kHz 標準值的數值。由于標配為 16 kHz，無降額運行
7.5	28.0	26.6	25.2	22.4	19.6	16.8	14.0
11	42.0	37.8	33.6	29.4	25.2	21.0	16.8
15	54.0	48.6	43.2	37.8	32.4	27.0	21.6
18.5	68.0	64.6	61.2	54.4	47.6	40.8	34.0
22	80.0	72.0	64.0	56.0	48.0	40.0	32.0
30	104.0	91.0	78.0	70.2	62.4	57.2	52.0
37	130.0	113.8	97.5	87.8	78.0	71.5	65.0
45	154.0	134.8	115.5	104.0	92.4	84.7	77.0
電壓工作電壓 400 V 3 AC
0.37	1.3	1.3	1.3	1.3	1.3	1.2	1.0
0.55	1.7	1.7	1.7	1.6	1.5	1.4	1.2
0.75	2.2	2.2	2.2	2.0	1.8	1.5	1.3
1.1	3.1	2.9	2.8	2.5	2.2	1.9	1.6
1.5	4.1	3.7	3.3	2.9	2.5	2.1	1.6
2.2	5.9	5.6	5.3	4.7	4.1	3.5	3.0
3.0	7.7	6.9	6.2	5.4	4.6	3.9	3.1
4.0	10.2	9.2	8.2	7.1	6.1	5.1	4.1
5.5	13.2	11.9	10.6	9.2	7.9	6.6	5.3
7.5	19.0	18.1	17.1	15.2	13.3	11.4	9.5
11.0	26.0	23.4	20.8	18.2	15.6	13.0	10.4
15.0	32.0	30.4	28.8	25.6	22.4	19.2	16.0
18.5	38.0	34.2	30.4	26.6	22.8	19.0	15.2
22	45.0	40.5	36.0	31.5	27.0	22.5	18.0
30	62.0	58.9	55.8	49.6	43.4	37.2	31.0
37	75.0	67.5	60.0	52.5	45.0	37.5	30.0
45	90.0	76.5	63.0	51.8	40.5	33.8	27.0
55	110.0	93.5	77.0	63.3	49.5	41.3	33.0
75	145.0	112.4	79.8	68.9	58.0	50.8	43.5
90	178.0	-	-	-	-	-	-
110	205.0	-	-	-	-	-	-
132	250.0	-	-	-	-	-	-
160	302.0	-	-	-	-	-	-
200	370.0	-	-	-	-	-	-
電壓工作電壓 500 V 3 AC
0.75	1.4	1.2	1.0	0.8	0.7	0.6	0.6
1.5	2.7	2.2	1.6	1.4	1.1	0.9	0.8
2.2	3.9	2.9	2.0	1.6	1.2	1.0	0.8
4.0	6.1	4.6	3.1	2.4	1.8	1.5	1.2
5.5	9.0	6.8	4.5	3.6	2.7	2.3	1.8
7.5	11.0	8.8	6.6	5.5	4.4	3.9	3.3
11.0	17.0	12.8	8.5	6.8	5.1	4.3	3.4
15.0	22.0	17.6	13.2	11.0	8.8	7.7	6.6
18.5	27.0	20.3	13.5	10.8	8.1	6.8	5.4
22	32.0	24.0	16.0	12.8	9.6	8.0	6.4
30	41.0	32.8	24.6	20.5	16.4	14.4	12.3
37	52.0	39.0	26.0	20.8	15.6	13.0	10.4
45	62.0	52.7	43.4	40.3	37.2	32.6	27.9
55	77.0	67.4	57.8	52.0	46.2	42.4	38.5
75	99.0	84.2	69.3	64.4	59.4	52.0	44.6

符合標準

CE 標記

MICROMASTER 變頻器符合低壓指令 73/23/EEC。

低壓規程

變頻器符合歐盟期刊發布的以下標準：

EN 60 204

機械設備及機器電氣設備安全

EN 61,800-5-1

電動傳動系統,變速, 第 5-1 部分: 電氣、熱和能量安全要求

機器規程

變頻器適合在機器內安裝。機器規程 89/392/EEC 需要單獨的合格證。必須由工廠建設單位或機器安裝單位提供。

EMC 規程

EN 61,800-3

變速電氣傳動
Part 3： EMC 產品標準包括特殊的測試程序。

全新 EMC 產品標準 EN 61 800-3 適用于電氣傳動系統（從 2005 年 7 月 1 日開始）。先前標準 EN 61 800-3/A11 的過渡期自 2001 年 2 月起，至 2007 年 10 月 1 日結束。以下解釋適用于西門子 6SE6 系列變頻器：

EMC 產品標準 EN 61 800-3 不直接適用于變頻器，但適用于 PDS（電力傳動系統）,該系統由全套的電路、電機、電纜和變頻器組成。

通常，變頻器只能由有資質的合格專業人員負責在機器或設備內安裝。因此，變頻器僅能作為沒有經過 EMC 產品標準 EN 61 800-3 認證的部件使用。但變頻器使用手冊中規定了在哪些條件下如果變頻器擴展成為 PDS，即可符合產品標準。對于 PDS，由于遵循變速傳動系統產品標準 EN 61 800-3，所以也符合歐盟 EMC 指令。根據 EMC 指令，變頻器本身不需要標記。

全新 EN 61 800-3（2005 年 7 月版）不再區分“一般適用”和“限制適用”。然而，不同類別 C1 和 C4 需根據適用場地的 PDS 環境進行定義：

類別 C1：
額定電壓 < 1000 V 的傳動系統，可在一環境中使用

類別 C2：
額定電壓 < 1000 V 、通過插入式設備連接的固定位置傳動系統，如果用在一環境中，其安裝和啟動必須由合格的 EMC 人員來完成。報警信息必須提供。

類別 C3：
額定電壓 < 1000 V 的傳動系統，只能在第二環境中使用。報警信息必須提供。

類別 C4：
額定電壓 ≥ 1000 V 或額定電流 ≥ 400 A 的傳動系統，可在第二環境中的復雜系統中使用。還必須制定 EMC 方案

EMC 產品標準 EN 61 800-3 中，有關對傳導干擾電壓和輻射干擾的限制的指示，用于所謂的“第二環境”（=工業供電系統，非民用）。這些限制低于 EN 55 011 標準中有關 A 類濾波器的限制。如果未濾波變頻器作為系統的一部分，上位饋電一側配備有電源濾波器，則該變頻器可以應用于工業環境。

符合 EMC 產品標準 EN 61 800-3 的 PDS 可通過 MICROMASTER 進行安裝（參見產品安裝指南）。標題為“MICROMASTER 部件和 PDS 類別概述”的表格以及 MICROMASTER 訂貨資料中說明了哪些部件可支持相應 PDS 直接安裝。

一般來說，符合 EN 61 800 系列標準的電氣傳動系統產品標準（第 3 部分涵蓋了EMC 主題）和設備/系統/機器的產品標準必須有所區分，以避免變頻器在實際使用過程中出現任何變化。變頻器總作為 PDS 的一部分，而 PDS 又是機器的一部分，因此，機器制造必須按照機器和環境的類型遵守各類標準，例如有關電源諧波的 EN 61 000-3-2 標準以及無線電干擾的 EN 55 011 標準。因此，只根據 PDS 產品標準是不夠的。

對于電源諧波的限制，PDS 遵循 EMC 產品標準 EN 61 800-3，表明也符合 EN 61 000-3-2 和 EN 61 000-3-12 標準。

不考慮 MICROMASTER 和其部件的配置，機器制造廠商還應該以其他方式對機器進行修改，以符合歐盟批準的 EMC 規格。通常，由于 EMC 產品標準適用于機器，所以符合歐盟批準的 EMC 規格。如果不適用于機器，則采用一般標準，如 DIN EN 61 000-x-x。主要的是，電源連接點和機器外側的傳導干擾和輻射干擾電壓應不超出相應的限制。采用何種技術來保證這點，是不確定的。

MICROMASTER 部件和 PDS 類別概述


一環境（住宅、商業）	C1 類未濾波設備和帶低漏電流的外置 Class B 濾波器
一環境（住宅、商業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備和報警信息或未濾波設備、外置 Class A 濾波器設備及報警信息
第二環境（工業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備注: 若使用 Class B 濾波器，可超出 EN 61 800-3 標準要求。
	C3 級 集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備報警信息是必要的注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。
	C4 級 未濾波設備和外置 Class A 濾波器設備必須制定 EMC 方案注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。

電磁兼容性

如果遵照特定產品的安裝指南進行安裝，則不會產生不允許的電磁輻射。

下表列出有關 MICROMASTER 變頻器干擾產生及抗干擾的測量結果。

依據規格，變頻器安裝使用屏蔽電機電纜和屏蔽控制電纜。

EMC 現象標準/測試		相關標準	限值
輻射干擾 EN 61 800-3	通過電源電纜	150 kHz － 30 MHz	未濾波設備，未測試。所有設備配有內置/外置濾波器依據濾波器的類型和 C1 級：限值符合 EN 55 011, Class B C2 級：限值符合 EN 55 011, Class A, Group 1。此外,帶內置/外置濾波器的所有設備符合 C3 級安裝的限值。限值符合 EN 55 011, Class A, Group 2。
輻射干擾 EN 61 800-3	傳動系統產生	30 MHz 到 1 GHz	所有設備。限制符合 EN 55 011, Class A, Group 1。
ESD 抗干擾性符合 EN 61 000-4-2	ESD，通過空氣放電	測試嚴重等級 3	8 kV
ESD 抗干擾性符合 EN 61 000-4-2	ESD，通過接觸放電	測試嚴重等級 3	6 kV
電場抗干擾性符合 EN 61 000-4-3	裝置電場	測試嚴重等級 3 80 MHz 到 1 GHz	10 V/m
抗沖擊干擾性符合 EN 61 000-4-4	適用于所有電纜端接	測試嚴重等級 4	4 kV
抗浪涌性符合 EN 61 000-4-5	適用于電源電纜	測試嚴重等級 3	2 kV
抗 RFI 輻射性，傳導 符合 EN 61 000-4-6	適用于電源電纜、電機電纜和控制電纜	測試嚴重等級 3 0.15 MHz 到 80 MHz 80 % AM (1 kHz)

本頁產品地址：http://jssdj.com/sell/show-7995391.html

免責聲明：以上所展示的[ 西門子變頻器6SE6440-2UD21-A1]信息由會員[上海翰粵有限公司]自行提供，內容的真實性、準確性和合法性由發布會員負責。
[給覽網]對此不承擔任何責任。
友情提醒：為規避購買風險，建議您在購買相關產品前務必確認供應商資質及產品質量！


一環境（住宅、商業）	C1 類未濾波設備和帶低漏電流的外置 Class B 濾波器
一環境（住宅、商業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備和報警信息或未濾波設備、外置 Class A 濾波器設備及報警信息
第二環境（工業）	C2 類集成 Class B 濾波器設備或集成 Class A 濾波器設備和外置輔助 Class B 濾波器或集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備注: 若使用 Class B 濾波器，可超出 EN 61 800-3 標準要求。
	C3 級 集成 Class A 濾波器設備或未濾波設備和外置 Class A 濾波器設備報警信息是必要的注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。
	C4 級 未濾波設備和外置 Class A 濾波器設備必須制定 EMC 方案注：若使用 Class A 濾波器，可超出 EN 61 800-3 標準要求。

詢價標題
聯系人
電話
主要內容
驗證碼

久久国产乱子伦免费精品_xxxav在线观看_青青草国产一区二区三区 _毛片大全免费观看

西門子變頻器6SE6440-2UD21-A1

產品簡介

公司簡介

產品說明

發布詢價單

廠商其他產品

您最近瀏覽過的產品

相關商鋪

相關技術文章

相關搜索

相關產品推薦

6SL3210-1KE27-0UB1西門子G120變頻器代理

6SL3210-1KE28-4UB1西門子變頻器G120

西門子變頻器6SE6440-2UD35-5FA1

西門子G120變頻器6SL3210-1KE12-3UB2
