一、DZW45-24智能開關型電動執行器型號表示方法

防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。

產品標識：為揚州超能生產品牌。

輸出軸轉圈數：阿拉伯數字表示，無數字見表1

輸出轉速：阿拉伯數字表示，單位r/min（轉/分）

連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯數字表示，單位kgf?m

 產品型式：多回轉電動裝置

二、DZW45-24智能開關型電動執行器技術參數：

1 電源：常規，三相380V（50Hz）

        特殊，三相660V、415V（50Hz 、60Hz）；

              單相220V、110V（50Hz 、60Hz）

2 工作環境：

2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

2.2 相對濕度：≤95%（25℃時）。

2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

2.4 防護等級：IP55（特殊訂貨IP65、IP67）。

3 工作制：短時10分鐘（特殊訂貨30分鐘）。

4.1 型號規格和主要性能參數見表1

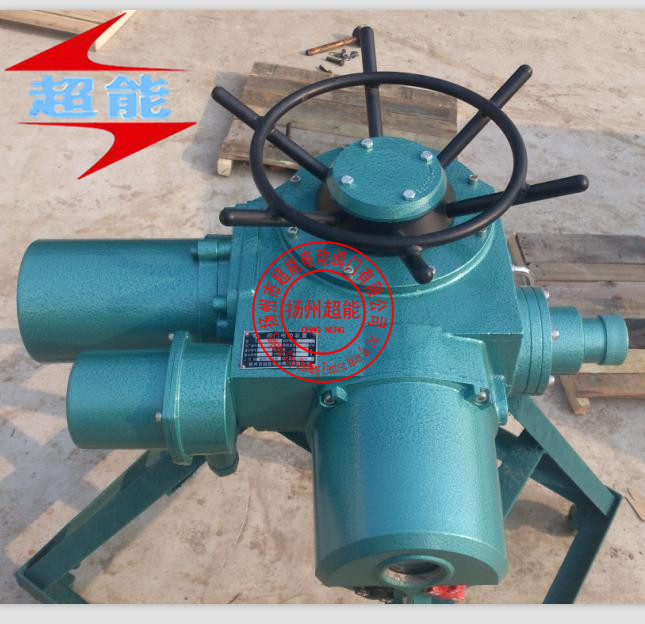

  DZW45-24智能開關型電動執行器

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)

注2：當產品提供四層計數器時，轉圈數為表1圈數*10

4.2 電機技術參數見表2

三、DZW45-24智能開關型電動執行器模塊調試方法：

1）手動將電動裝置置于中間位置

2）接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮

3）常規控制時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。

注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

四、DZW45-24智能開關型電動執行器安裝、拆卸注意事項：

1本電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

2安裝時應保證維修檢查人員拆卸各部件所需的空間；

3安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；

4與閥門連接的螺栓不得低于8.8級；

5當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；

6當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

7安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；

8視窗不得與硬物碰撞；

9本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；

10閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。
