價格：電議
所在地：山東 濟寧市
型號：LZB
更新時間：2020-04-18
瀏覽次數：2224
公司地址：山東省濟寧市任城區
王先生(先生) 經理
濟寧恒通儀表測控技術有限公司是一家專業自動化儀表產品集成供應商，公司擁有自動化行業豐富的現場應用、產品設計、現場服務經驗，公司嚴格執行產品行業標準，專業提供電磁流量計、渦街流量計，液體流量計、氣體流量計、蒸汽流量計等各種流量儀表產品，以及測控系統設計、無線遠傳監控系統、安裝、調試等技術服務。
恒通儀表主要經營產品有：流量計，溫度計，傳感器，顯示儀表等儀器儀表，自動控制系統，監測系統等自動化系統集成安裝調試。公司產品廣泛應用于化工、環保、冶金、醫藥、造紙、排水等工業技術行業，受到用戶一致好評。
濟寧恒通儀表測控技術有限公司秉承：誠信、專業的經營理念,堅持用戶至上、用心服務的經營方針，遵循持續努力，不斷進步的發展思路，運用我們成熟的開發生產現場應用及系統設計經驗為您推薦、提供有效而可靠的測量方案以及測控設備，同時可以根據用戶要求實現特殊產品的設計制造，滿足客戶需求。
希望廣大用戶、消費者與濟寧恒通儀表測控技術有限公司聯系、洽談，我們會用產品和服務讓您滿意！
LZB玻璃轉子流量計是用來測量流體（液休、氣體）瞬時流量的常用儀表。它廣泛的應用于化工、食品、環保、冶金、機械、制藥等生產單位和科研部門，它具有如下特點：
1、測量瞬時流量精度高；
2、測量范圍可達1：10；
3、壓力損失?。?/p>
4、結構簡單、操作方便、價格低廉；
5、適用腐蝕性流體的測量。
二、LZB玻璃轉子流量計|不銹鋼玻璃轉子流量計工作原理理
在垂直的透明錐管內，裝有可上下移動的浮子（轉子），當液體自下而上流經錐管時，被浮子節流，在浮子上下游之間產生差壓，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮子及粘性力三者的合力相等時，浮子上于平衡位置，因此流經流量計的流體流量與浮子的上升高度，亦即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度，其關系式如下：容積流量
式中:а—流量系數
ε—膨脹系數
△F—流通面積即錐管與浮子之間的環隙面積
Vt—浮子體積
ρf—浮子材料的密度
ρ—被測流休的密度
F1—浮子工作直徑處的橫截面積
三、LZB玻璃轉子流量計|不銹鋼玻璃轉子流量計結構
本廠生產的玻璃轉子流量計分為基型和防腐型兩大類,它們通常由錐管、浮子、與管路連接的上、下基座、密封膠環、防護罩等配件組成，根據通徑及流量大小，分為三種結構形式。
DN3、DN4、DN6、DN10等四種通徑與管路連接形式因流量小分為軟管連接和螺紋連接兩種。其結構和連接尺寸見圖1、表1。

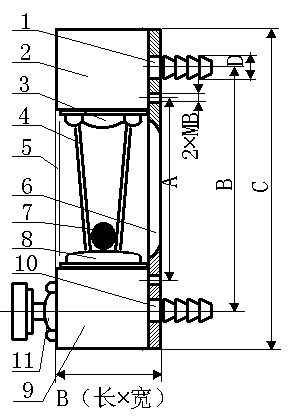

1、流出嘴；2、基座；3、上壓緊帽；4、錐形玻璃管；
5、有機罩殼6、支承板；7、浮子；8、下壓緊帽；9、下基座；10、流入嘴；11、針形閥。
圖1 DN3、DN4、DN6、DN10結構示意圖
表1
|
口徑 |
尺寸 |
||||
|
A |
B |
C |
D |
E |
|
|
3 |
115 |
140 |
Ф6 |
22*26（正面） |
|
|
4 |
170 |
208 |
238 |
Ф9 |
37.5*33（正面） |
|
6 |
170 |
208 |
238 |
Ф9 |
37.5*33（正面） |
|
10 |
170 |
208 |
238 |
Ф12 |
37.5*33（正面） |
DN15、DN25、DN40、DN50、DN80、DN100等六種通徑與管路連接型式為法蘭連接，因測量流量大在浮子中間設計有導桿以防止浮子撞壞錐管。其結構和連接尺寸見圖2，表2（DN15不帶導桿）。
防腐型流量計，是根據測量介質要求，采用相應的耐腐蝕材料，以滿足用戶的工藝要求。
1、基座 2、銘牌3、罩殼 4、錐管5、浮子 6、壓蓋7、密封圈及隔膜8、螺釘 9、襯套
圖2 DN15、DN25、DN40、DN50、DN80、DN100結構示意圖
表2 LZB-15—100外形安裝尺寸
|
口徑 |
尺寸 |
||||
|
A |
B |
C |
D |
E |
|
|
15 |
Ф95 |
Ф65 |
470 |
Ф15 |
4-Ф14 |
|
25 |
Ф115 |
Ф85 |
470 |
Ф25 |
4-Ф14 |
|
40 |
Ф145 |
Ф110 |
570 |
Ф40 |
4-Ф18 |
|
50 |
Ф165 |
Ф125 |
570 |
Ф50 |
4-Ф18 |
|
80 |
Ф185 |
Ф150 |
660 |
Ф80 |
4-Ф18 |
|
100 |
Ф205 |
Ф170 |
660 |
Ф100 |
4-Ф18 |
四、LZB玻璃轉子流量計|不銹鋼玻璃轉子流量計基本參數
玻璃轉子流量計基型產品的zui大工作壓力和度應符合如下規定：
|
通徑 項目 |
3、4 |
6、10、15 |
25、40 |
50、80、100 |
|
度（%） |
4 |
2.5 |
1.5 |
1.5 |
|
zui大工作壓力（MPa） |
0.1 |
0.5 |
0.9 |
0.6 |
流量計適用溫度：0~120℃
流量范圍：基型和防腐型流量計分為測量液體和測量氣體兩大類各種通徑的測量范圍如表3。
表3
|
通徑 |
流量范圍 |
浮子材質 |
密封（MPa） |
精度 等級 |
||
|
液體 |
氣體 |
普通 |
防腐 |
|||
|
2 |
0.4~4mL/min |
6~60mL/min |
瑪瑙、鋁或不銹鋼 |
不銹鋼 |
≦0.25 |
4.0 |
|
0.6~6mL/min |
10~100mL/min |
|||||
|
1.0~10mL/min |
16~160mL/min |
|||||
|
1.6~16 mL/min |
25~250mL/min |
|||||
|
3 |
2.5~25mL/min |
40~400mL/min |
||||
|
4~40mL/min |
60~6000mL/min |
|||||
|
6~60mL/min |
100~1000mL/min |
|||||
|
10~100mL/min |
160~1600mL/min |
|||||
|
4 |
1.0~10L/h |
16~160L/h |
瑪瑙或不銹鋼 |
不銹鋼或F4 |
≦1.0 |
|
|
1.6~16L/h |
25~250L/h |
|||||
|
2.5~25L/h |
40~400L/h |
|||||
|
6 |
2.5~25L/h |
40~400L/h |
2.5 |
|||
|
4~4.0L/h |
60~600L/h |
|||||
|
6~60L/h |
100~1000L/h |
|||||
|
10 |
6~60L/h |
100~1000L/h |
||||
|
10~100L/h |
160~1600L/h |
|||||
|
16~160L/h |
250~2500L/h |
|||||
|
15 |
16~160L/h |
0.25~2.5m³/h |
金屬外包聚全氟丙乙烯（F46） |
≦0.6 |
||
|
25~250L/h |
0.4~4m³/h |
|||||
|
40~400L/h |
0.6~6m³/h |
|||||
|
25 |
40~400L/h |
1~10m³/h |
不銹鋼 |
1.5 |
||
|
60~600L/h |
1.6~16m³/h |
|||||
|
100~1000L/h |
2.5~25m³/h |
|||||
|
40 |
160~1600L/h |
4~40m³/h |
||||
|
250~2500L/h |
6~60m³/h |
|||||
|
50 |
400~4000L/h |
10~100m³/h |
≦0.4 |
|||
|
600~6000L/h |
16~160m³/h |
|||||
|
80 |
1000~10000L/h |
50~250m³/h |
||||
|
1600~16000L/h |
80~400m³/h |
|||||
|
100 |
5000~25000L/h |
120~600m³/h |
||||
