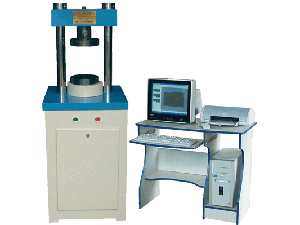

主要用于水泥、砂漿等的抗壓試驗，采用數字閥自動液壓加荷，微機控制，顯示加荷力值，加荷速度，加荷曲線。 試驗數據自動處理、存儲、打印標準報告。

滄州鑫華隆試驗儀器廠始建于一九九五年（前身為國營機械廠，始建于1976年），是專業化生產建筑防水材料系列、土工合成材料系列，建筑節能材料系列、高速、公路、鐵路、以及水利測試儀器等方面的生產企業，并與實力雄厚的天津科技大學通力合作，共謀發展。集科研開發、加工制造、經營經銷于一體的高新技術企業。 ，是目前國內生產公路試驗儀器、建筑試驗儀器的重點骨干企業。在國內具有較高的知名度，本廠設備一流，檢測手段完善，技術力量雄厚。產品嚴格按照，國家標準設計生產，多次在國家重點工程中標。我廠現有員工230余人，其中大專以上技術人員58人，自1995年起，我廠開始生產銷售公路建筑儀器，經過十多年的努力，我廠產品不斷更新。

一、【水泥恒應力壓力試驗機技術參數】 型號規格 HYE-300

zui大試驗力(kN) 300

示值準確度(%) ¡1

壓縮空間 180

活塞行程 80

電源功率(kW) 三相0.75

主機外型尺寸 500¡500¡1500

二、水泥恒應力壓力試驗機結構特點：
    本機由機架、油泵、送油閥、回油閥及控制顯示裝置組成，各部件均安裝于下箱體上構成一個整體。根據用戶需要,本機還可配有抗折夾具、抗劈裂夾具各一套。
1．機架部件

機架部件由下箱體、橫梁、借兩根立柱連成一個固定整體。橫梁下裝有凹球座和上承壓板；下箱體上裝有工作油缸、活塞、下承壓板和防塵罩；上下承壓板的平行靠凹球座調整。工作油缸與工作活塞是偶件，在油缸的內壁上部嵌有復合密封圈來達到密封（微量溢油是允許的，油缸壁上專門設有溢油通道），這種結構可以使工作油缸與活塞之間的摩擦減少到小限度，從而保證了試驗機的精度。上、下承壓板均經過處理后磨平，下承壓板的圓刻線直徑Φ101用于幫助操作者放置試件及抗壓夾具時對準中心。
2．水泥恒應力壓力試驗機五柱油泵
     本機采用的是五柱軸向高壓油泵。油泵體內的柱塞與柱塞套均采用優質合金鋼并經熱處理和研磨制成，其配合面具有相當高的質量，性能良好工作效率較高。當油泵在初次運轉時，可能會出現由于內部空氣的存留而打不出油的現象，此時可將油泵出油管螺套松開，使內存空氣排出，然后旋緊螺套。油箱安放于箱座內，其儲油量較大，所以，即使試驗機較長時間工作，也不致使油液溫升過高而影響測力精度，油箱的油量可通過油窗進行觀察。

3．水泥恒應力壓力試驗機送油閥
      送油閥是一個分路式流量調節閥，它由一個可變節流器和一個定差減壓閥并聯組成。進油囗接通油泵，當旋轉手柄時，帶動送油閥芯可使閥門緩慢地打開，此時油泵所供之壓力油通過閥門經過油管送至工作油缸，流量大小可以調節。當送油閥芯左移時，油門小，甚至完全關閉送油閥時，則油泵所供之油在送油閥腔內推動減壓閥芯左移到回油管位置時，壓力油即與三通閥接通、 壓力油經油管經單向閥進工作缸或經卸荷閥流回油箱。由于減壓閥芯的左端一個彈簧壓力使之關閉回油管路，只有當閥芯右端的油壓達到一定限度時才能打開回路。
 4．水泥恒應力壓力試驗機回油緩沖閥
     回油緩沖閥由一個卸荷開關和一個回油節流閥組成，其目的是卸除載荷及使工作油缸油壓迅速下降，此時操作人員即打開回油閥卸荷，油缸中的高壓油將流回油箱。
5.水泥恒應力壓力試驗機控制系統
     本測力儀能夠把測得的力值數據由單片機根據使用要求進行處理，能進行打印，數據保存，數據聯網，數據網絡傳輸。

三、水泥恒應力壓力試驗機安裝方法：　　
    1.本試驗機安裝地基牢固可靠，為適應操作并使示 值正確，基礎可適當高出地面，高度按實際需要 而定，試驗機周?chē)鷳?yīng)留有不小于0.7米的空間， 以便于維修和操作，地腳螺栓，應采用二次灌漿 ，確保螺栓埋設正確。
   2. 安裝時應保持試驗機的水平，應用0.1/1000框式水平儀，測量下壓板的平面，如橫或縱水平超出 規定，可在底板下面加墊鐵校正，然后擰緊地腳 螺母。然后接通電源線，本機電器應有接地安全防護裝 置，電源電壓變化不超過而定值的10%
四、水泥恒應力壓力試驗機功能與特點　　
   1、試驗機采用雙空間、框架式結構，左側為抗折試驗部分；電機控制及加載系統安裝在主機的下部。試驗機采用聯想微機，步進電機、滾珠絲杠加載，試驗過程平穩。
   2、本試驗機完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示。既可以實現單件試驗，也可進行成組試驗。外接微機，對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可實現存儲、打印。
   3、具有工作位置的限位保護功能及過載、過流保護功能。

水泥恒應力壓力試驗機技術參數　　
   zui大試驗壓力：300KN、
   試驗力測量范圍：4%--
   試驗機精度：優于1
   施加試驗力誤差：5%
   加荷速度：標準2.4KN/秒
   壓盤間距離：180mm
  上下壓板尺寸：上100、下185mm
   外形尺寸（Mm）：8604301100
   主機重量：550Kg
   電源功率：0.75KW(三組)
水泥恒應力壓力試驗機工作原理：
    符合標準ISO679、標準GB/T17671--1999及舊標準GB/T177--85。加荷速度0.3--10KN可調。輸入不同速度自動按標準計算試驗結果。標準速度2.4KN/秒，或5.0KN/秒。具有單片機與微機同時顯示計算儲存功能。不用計算機單片機照常工作，大大降低了故障率。
水泥恒應力壓力試驗機維修與保養　　
  1、試驗機安裝在清潔，干燥，溫度均勻，周?chē)?無震動，無腐蝕氣體影響的環境中。
  2、試驗機應保持清潔，試驗機無保護層的零件 應經常擦油，以防腐蝕。、
  3、試驗機使用半年至一年后應換油一次，換油 時，徹底清洗油箱，濾油器，清洗油箱方法可向 油箱內或入煤油，清洗后放出，中此重復幾次至洗凈為止，并用毛巾擦凈箱底，再加入潔凈液壓軸，
  4.如平時發現液壓油渾濁嚴重不能再用時，應立即更換，否則會加速液壓各部位磨損，甚至 影響力值的準確度。
水泥恒應力壓力試驗機本機測定
     水泥、磚及石塊等建筑材料抗壓強度之用，zui大載荷300kN，配上專用抗折夾具,也可做混凝土抗折試驗。具有精度高、結構緊湊、操作簡單等優點,是水泥廠、建筑工程單位、產品質量監督檢驗站、大專院校必不可少的設備。
