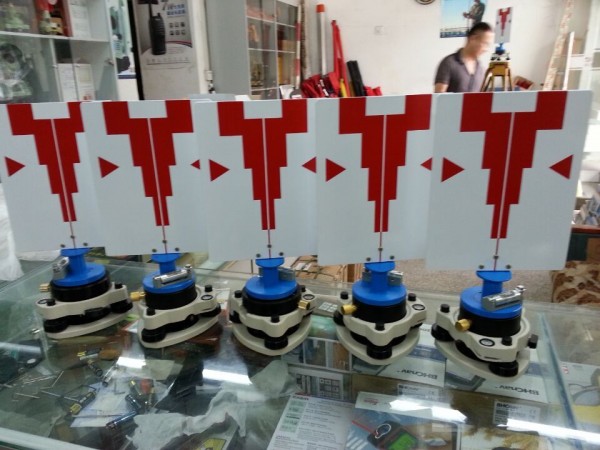

M-450B固定覘標移動覘標

使用說明書

一、固定覘標的用途

M-450B固定覘標移動覘標，是水工建筑物、橋梁、碼頭、滑坡等工程測量中較理想的照準標志。

二、M-450B固定覘標移動覘標主要技術規格

1、覘標中心偏心差≤0.2毫米

2、圓水準器角值：8′/2毫米

3、長水準器角值：1′/2毫米

4、覘標外形尺寸：

大號：覘標高度250毫米；寬200毫米；

中號：覘標高度220毫米；寬160毫米；

5、重量：大號：4.0Kg；中號：3.5Kg。

三、固定覘標水準器和照準牌的檢查與校正

固定覘標出廠前雖作了檢查與校正，但在長途運輸和使用中，水準器與照準牌均可發生變動，因此應經常進行檢查與校正，方可獲得滿意的觀察結果。

1、長水準器的檢查與校正。檢驗的方法：將覘標安置在經緯儀的腳架上，先利用兩腳螺旋，將長水準器調整水平，然后旋轉照準牌180度，此時如長水準的氣泡偏離一端則需校正。校正的方法：利用長水準的校正螺絲，調回一半，其余一半則利用基座腳螺旋調平，如此反復校正，并轉動照準牌90度，使長水準器在任何位置都處于水平狀態，不超過1格，方可校正完畢。

2、圓水準器的檢查與校正。圓水準器是在長水準器校正結束后，觀察圓水準器是否居中，如不居中，則利用圓水準器下部的三個校正螺旋校正至中心。

3、照準牌的檢查與校正。先將固定覘檣安放在距經緯儀30米的腳架上，整置平測定底座圓柱體兩邊緣角值，取中數，并將望遠鏡微動至角度中數處，再觀測覘標中心是否盧經緯儀縱絲重合。如不重合，應松開照準牌固定螺絲，將覘標中心線移動到經緯儀縱絲重合為上，后旋緊固定螺絲。
M-450B固定覘標移動覘標

M-400A1型活動覘標

使用說明書

一、活動覘標的用途

M-400A1型活動覘標，是水工建筑物，橋梁、碼頭、礦山和滑坡等水平位移觀測常用的儀器，采用經緯與活動覘標觀測，可以直接測量水平移值。該覘標采用游檣讀數，活動范圍寬，照準目標清晰，是較理想的活動覘標。

二、主要技術規格

1、游標刻度值：0.02毫米；

2、覘標移動范圍：從0至100毫米；

3、圓水準器角值：8′/2毫米；

4、長水準器角值：1′/2毫米；

5、覘標外型尺寸：

覘標高度200毫米，寬140毫米；

6、重量：7.0kg（含木箱）；

7、零位差：

三、操作要點

活動覘標操作較為簡單，例如在大壩水平位移觀測中，一般是在壩的左右兩岸分別設立工作基點，在壩頂設立若干位移點，經緯儀安置在壩端工作基點上，觀測時先照準固定覘標，固定度盤，然后瞄準活動覘標，由觀測者指揮活動覘標操作者，移動照準牌，將圖案中心移于視線中心重合，然后讀分劃尺和游標上的讀數。（毫米以上從分劃尺上讀取，毫米以下從游標尺與分劃尺對應的線讀取）。

四、活動覘標圓水準器、長水準器和照準牌的檢查與校正

活動覘標出廠前雖作了檢查和校正，但在長途運輸和使用中，水準器與照準牌可能發生變動，因此應經常進行檢查與校正，方可獲得較好的觀測成果。

1、關于照準牌水準管軸應垂直于豎軸的檢驗和校正。

檢驗：先粗略整平儀器，然后轉動照準牌使用照準牌水準管平行于一對腳螺旋的聯線，并轉動該對螺旋使水準管的氣泡居中，然后將照準牌旋轉180o，此時水準管也轉動了180o，若氣泡偏離中央，表明水準管軸不垂直于豎軸，需要校正。

校正：用腳螺旋調節氣泡偏離的一半，另一半用水準管校正螺旋校正之。該項檢校應反復進行，直到照準牌轉到任何位置，氣泡應居中為止（多不超過1格）。

2、關于圓水準器的驗校

方法是將長水準器整置平后，然后觀察圓水準器是否居中？如不居中可用圓水準下部校正螺絲進行校正。

3、照準牌的校正，可在相距30米兩經緯儀腳架上，分別安置經緯儀與活動覘標，整置平，用望遠鏡縱絲照準覘標中心線，觀察覘標中心線是否豎直？如不豎直，可松開照準牌固定螺絲，將照準牌中心線調整豎直，并將中心線移動到次測定的零位上，然后固定螺絲。

五、活動覘標零位的測定

活動覘標零位差的測定，一般是在檢校結束后接著進行，方法是：令經緯儀先測定活動覘標底座圓柱體左右兩邊緣角值，取其中數，然后將度盤讀數微動至角值中數處，并固定，再將照準覘標中心移動至與視線中心線重合，然后讀取分劃尺與游標上的讀數，如此反復少三次，取中數，即為覘標零位。
