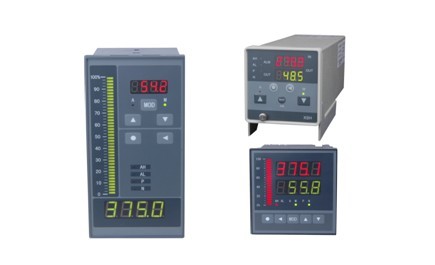

XSH/A-SIIID0K0G1V0手操器
XSH/A-SIIID0K0G1V0手操器
詳細介紹：
① 適合與各類調節閥門、PLC配接，實現控制功能的手動/自動雙向無擾動切換
② 測量、反饋和調節輸入兩路輸入信號，正/反轉控制輸出或4mA~20mA輸出
③ 基本誤差低于±0.2%F·S
④ 外形尺寸：160×80（橫/豎）、96×96、80×80
⑤ 儀表電源：220V AC，（9~30）V DC
基本配置： XSH/A-SIIIK1G1V0N手操器
2路輸入，控制輸出，雙顯帶光柱（80×80規格除外）
擴展功能：
① 報警輸出：多2點
② 手/自動狀態輸出：1點
③ 手/自動狀態開關輸入控制
④ 跟蹤或變送輸出
⑤ 外供電源：24V，≥50mA
⑥ 通訊接口：RS 232或RS 485
⑦ 直流電流輸出和繼電器輸出同時具備。
② 測量、反饋和調節輸入兩路輸入信號，正/反轉控制輸出或4mA~20mA輸出
③ 基本誤差低于±0.2%F·S
④ 外形尺寸：160×80（橫/豎）、96×96、80×80
⑤ 儀表電源：220V AC，（9~30）V DC
基本配置： XSH/A-SIIIK1G1V0N手操器
2路輸入，控制輸出，雙顯帶光柱（80×80規格除外）
擴展功能：
① 報警輸出：多2點
② 手/自動狀態輸出：1點
③ 手/自動狀態開關輸入控制
④ 跟蹤或變送輸出
⑤ 外供電源：24V，≥50mA
⑥ 通訊接口：RS 232或RS 485
⑦ 直流電流輸出和繼電器輸出同時具備。
選型表XSH/A-SIIIK1G1V0N手操器
|
內容
|
代碼說明
|
||||||||||||||
|
XSH/
|
2路輸入，控制輸出，雙顯帶光柱（160×80，80×80規格除外）
|
||||||||||||||
|
外形
尺寸
|
A—
|
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
|
|||||||||||||
|
B—
|
96(W)×96(H)×112(L)
|
||||||||||||||
|
G—
|
80(W)×80(H)×250(L)
|
||||||||||||||
|
面板形式
|
H
|
橫式無光柱
|
|||||||||||||
|
S
|
豎式帶光柱
|
||||||||||||||
|
F
|
方形無光柱
|
||||||||||||||
|
測量/反饋
輸入信號
|
E
|
熱電偶輸入，K、E、T、S分度可選擇
|
|||||||||||||
|
R
|
熱電阻輸入，Pt100
|
||||||||||||||
|
I
|
直流電流輸入，4mA ~20mA、0mA ~10mA、0mA ~20mA
|
||||||||||||||
|
V
|
直流電壓輸入，1V~5V、0V~5V可選擇
|
||||||||||||||
|
W
|
500Ω~ 1kΩ電位器
|
||||||||||||||
|
調節輸入信號
|
I
|
直流電流（4~20）mA、（0~10）mA或（0~20）mA 可選
|
|||||||||||||
|
V
|
直流電壓（0~5）V、（1~5）V可選
|
||||||||||||||
|
操作輸出信號
|
I
|
直流電流（4~20）mA、（0~10）mA或（0~20）mA
|
|||||||||||||
|
R
|
繼電器輸出
|
||||||||||||||
|
Q
|
直流電流輸出和繼電器輸出同時具備
|
||||||||||||||
|
報警點數量
|
T□
|
T0:無報警 T1~T2：1~2點報警
|
|||||||||||||
|
外供電源
|
B0
|
無外供電源
|
|||||||||||||
|
B1
|
外供 24V DC
|
||||||||||||||
|
B2
|
外供 12V DC
|
||||||||||||||
|
B3
|
外供電壓源
|
||||||||||||||
|
B4
|
外供恒流源
|
||||||||||||||
|
B5
|
其它
|
||||||||||||||
|
通訊接口（供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小于500μs）
|
S0
|
無通訊接口
|
|||||||||||||
|
S1
|
RS-232接口
|
||||||||||||||
|
S2
|
RS-485接口
|
||||||||||||||
|
S3
|
RS-422接口
|
||||||||||||||
|
開關量輸入控制
|
D0
|
無開關量輸入控制
|
|||||||||||||
|
D1
|
有無開關量輸入控制
|
||||||||||||||
|
手/自動狀態輸出
|
K0
|
無輸出
|
|||||||||||||
|
K1
|
有輸出
|
||||||||||||||
|
跟蹤/變送輸出
|
G0
|
無輸出
|
|||||||||||||
|
G1
|
直流電流輸入，（4~20）mA、（0~10）mA、（0~20）mA
|
||||||||||||||
|
G2
|
直流電壓（0~5）V、（1~5）V可選
|
||||||||||||||
|
儀表電源
|
V0
|
220V AC
|
|||||||||||||
|
V1
|
24V DC
|
||||||||||||||
|
V2
|
12V DC
|
||||||||||||||
|
V3
|
其它
|
||||||||||||||
